卡迪纳尔晶振,CC065S晶振,CC065LZ-A2B245-26.000TS晶振

频率:13.7~75.0KHZ

尺寸:7.0*5.0mm

CC065LZ-A2B245-26.000TS晶振,这是一款封装为7050mm的贴片型晶振,具有高品质的特点.卡迪纳尔晶振成立三十多年,致力于为客户提供优质的晶振,比如CC065S晶振,在国内的市场上一直不可或缺,订购热线0755-27876565
订购热线:0755-27876565
QQ咨询 点击这里给我发消息

xyjgg

yijin-1

  卡迪纳尔晶振,CC065S晶振,CC065LZ-A2B245-26.000TS晶振体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的贴片晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
    在Cardinal Components,Inc.自1986年以来,我们一直向北美,欧洲和亚洲的电子行业供应最优质的石英晶体振荡器。在我们的历史中,我们与许多客户保持着长期的合作关系。他们回来是因为他们知道,不管挑战如何,Cardinal都能完成工作!通过ISO-9001:2008认证,Cardinal致力于为我们的客户提供最优质的产品,技术支持和卓越的服务。我们的工程人员可以回答您的问题,并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划,例如JIT和订单备货,因此消除了供应问题。
   Cardinal的定价和交付时间在晶体元件行业中最具竞争力。销售代表,分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。
   Cardinal晶振公司专业开发并生产石英晶体,OSC晶振,温补晶振,石英晶体谐振器等时钟频率元件,并且卡迪纳尔晶振在该领域里获得巨大的成就和贡献.

yijin-2

Description
Frequency Range: 13.7 KHz~75.00 MHz
Available Stability Options: (Standard)  ±100× 10-6 (标准),
±50× 10-6 (标准),
Output Format  HCMOS
Low Output Voltage:  0.5V
High Output Voltage:  4.5V
Output Load:  10 LS TTL, 15pf CMOS
Input Voltage:  4.5V/5.0V/5.5V
Storage Temperature Range: -55~ +125 °C
Operating Temperature Range: (Standard) -10 ~ +70 °C
-40 -  +85 °C
yijin-3


yijin-4

石英晶体使用中的注意事项

冲击和振动:卡迪纳尔晶振,CC065S晶振,CC065LZ-A2B245-26.000TS晶振
请勿施加过大的冲击,如运输,基板安装或意外跌落敲击超过规定的机械振动,否则,可能会导致晶片破裂或损坏所用部件导致无法使用,施加超过规定的冲击,振动时,请务必进行特性确定。
2,清洗
卡迪纳尔晶振在进行超声波清洗的时候晶片有时会被工振破坏,进行超声波清洗时,请务必事先确认。

3.焊接条件
为提供产品的可靠性,请在建议条件的范围内使用

4.贴片晶振注意事项
基板的焊盘和产品的电极在表面上焊接,极端的基板变形会导致焊盘剥落,产品电极剥落,焊料龟裂和产品封装部分的损坏,性能可能会下降导致无法工作,请在规定的弯曲条件下使用,特别是在贴片后拆分板时,如果您产品贴装在基板上的经线很大的位置,请小心。使用自动贴装机时,请尽量选择冲击小的机型,确认没有破损后在使用。表面贴装晶振原件不支持波峰焊接,请小心轻放。

5.存储
长时间的高温和低温的保管以及高温度的保管,会导致频率精度的劣化和焊接性的劣化,存储场所请保证温度,湿度为-5°C+40°C,且相对湿度为40-60%RH,并且请远离直射,6个月以内使用。

6.其它设计注意事项

1)时钟晶体振荡器采用CM0S集成电路(CMOS-IC),内置防静电保护电路,与普通CMOS集成电路一样,请多加注意。

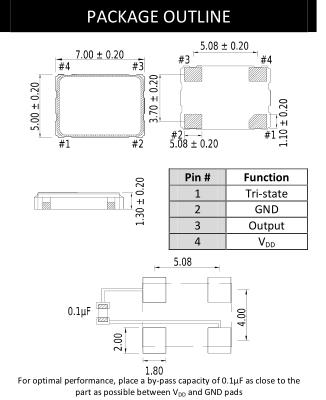

2)电源和接地之间(+DC-GND)没有内部电容,然而KC7050S系列在VCC-GND之间有旁路电容,为了防止施加过大电压和防止过电流,请将旁路电容(0.01uF)放置在尽可能靠近(+DC-GND)端子的位置,但是容量是参考值,频率特性因电容类型而异,请使用适当的频率特性的电容器。

3)因为施加反向电压可能会引起内部损坏,所以请注意不要接错端脚。

4)请不要在振动或冲击条件超过产品目录或交货规格书规定范围的极端情况下使用本振荡器。

5)请勿将本振荡器直接暴露于水或盐水,产生结露状态的环境,或充满有毒气体的环境中。

6卡迪纳尔晶振,CC065S晶振,CC065LZ-A2B245-26.000TS晶振系列需要进行吸湿管理。开封后请在防潮环境(25±5°C,65%RH以内)中保存,7天以内安装。
