S3时钟振荡器,AKER Crystal,S33305T-26.000-X-R晶振

频率：1~54MHZ,1~75MHZ,1~156.25MHZ

尺寸：3.2*2.5mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-27876565

SITIME-2

S3时钟振荡器,AKER Crystal,S33305T-26.000-X-R晶振，小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

AKER晶振成立于1990年，是一家全球性高科技公司，设计和制造各种石英无源晶体频率控制解决方案。以技术为导向的总部设在台湾，我们通过全球分支机构和分销网络提供即时服务，以满足客户的满意度。关注客户的需求，Aker了解市场需求，为客户提供全面的技术支持 - Total Solution。
商业诚信，专业服务和质量第一是阿克尔的核心价值观。
凭借独特的技术，我们随时准备在需要的地方研究和开发创新。除了这些卓越的创新能力之外， Aker致力于灵活并专注于服务，快速和专业地响应，帮助客户创新和发展业务。
S3时钟振荡器,AKER Crystal,S33305T-26.000-X-R晶振，AKER晶振连续十几年都研发出受市场欢迎的石英晶体型号,AKER晶振公司每年供应全球生产厂家上亿颗低功耗,高质量的频率元件,台湾安基进口贴片晶振应用范围广泛,因为安基晶振经营理念是以诚信,一流的服务满足客户需求为主,在产品设计方面均能符合客户的最高要求,并得到广大客户的好评.

yijin-2

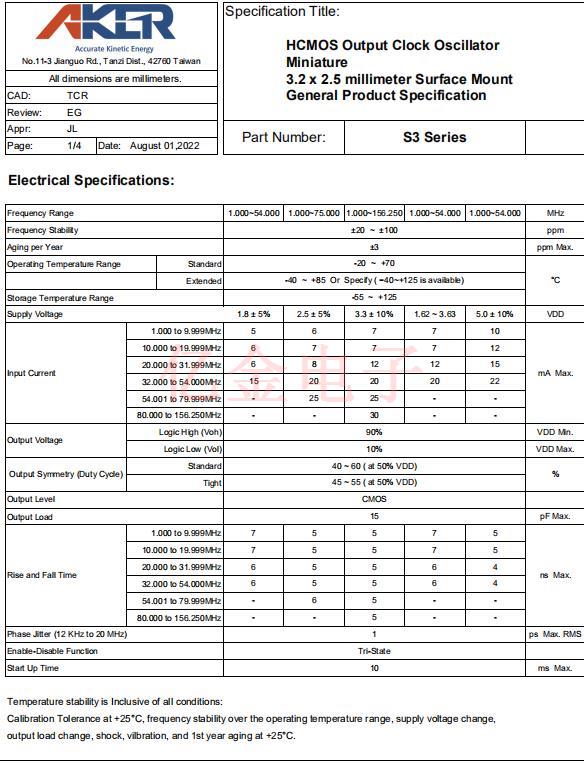

Frequency Range			1.000~54.000	1.000~75.000	1.000~156.250	1.000~54.000	1.000~54.000	MHz
Frequency Stability			±20 ~ ±100					ppm
Aging per Year			±3					ppm Max.
Operating Temperature Range		Standard	-20 ~ +70					°C
		Extended	-40 ~ +85 Or Specify ( −40~+125 is available)
Storage Temperature Range			-55 ~ +125
Supply Voltage				2.5 ± 5%	3.3 ± 10%	1.62 ~ 3.63	5.0 ± 10%	VDD
Input Current	1.000 to 9.999MHz		5	6	7	7	10	mA Max.
	10.000 to 19.999MHz		6	7	7	7	12
	20.000 to 31.999MHz		6	8	12	12	15
	32.000 to 54.000MHz		15	20	20	20	22
	54.001 to 79.999MHz		-	25	25	-	-
	80.000 to 156.250MHz		-	-	30	-	-
Output Voltage	Logic High (Voh)		90%					VDD Min.
	Logic Low (Vol)		10%					VDD Max.
Output Symmetry (Duty Cycle)	Standard		40 ~ 60 ( at 50% VDD)					%
	Tight		45 ~ 55 ( at 50% VDD)
Output Level			CMOS
Output Load			15					pF Max.
Rise and Fall Time	1.000 to 9.999MHz		7	5	5	7	5	ns Max.
	10.000 to 19.999MHz		7	5	5	7	5
	20.000 to 31.999MHz		6	5	5	6	4
	32.000 to 54.000MHz		6	5	5	6	4
	54.001 to 79.999MHz		-	6	5	-	-
	80.000 to 156.250MHz		-	-	5	-	-
Phase Jitter (12 KHz to 20 MHz)			1					ps Max. RMS
Enable-Disable Function			Tri-State
Start Up Time			10					ms Max.

yijin-3

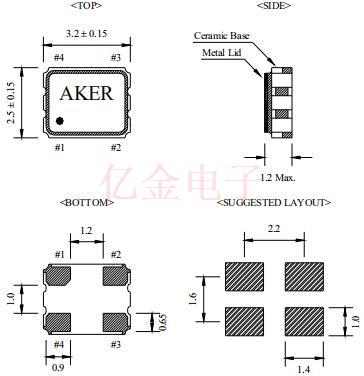

S3 尺寸

yijin-4

AKER晶振注意事项：
粘合剂
请勿使用可能导致32.768K晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.S3时钟振荡器,AKER Crystal,S33305T-26.000-X-R晶振.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致晶振无法产生振荡和/或非正常工作.
