Oscillator虽然在多年以前就已经开始生产了,但是应用产品比较少,也就在一些要求比较高的电子产品上才会应用得上,比如GPS定位系统,通信产品,以及一些大型家电上面;随着电子行业的发展,各种高新技术产品层出不穷,所以当下晶体振荡器产品(温补晶振,压控晶振,差分晶振等)的市场需求量越来越大;所以我们需要对其工作原理进行更详细的了解,这样才能够在应用过程中提升工作效率.

KDS又名大真空,该公司已经专注于频率控制元器件方面几十年之久,为晶振行业中龙头性企业,所出产的石英晶振产品性能非常好,得到了客户的深切喜爱.该品牌旗下晶振产品包括石英晶体,石英晶体振荡器,温补晶振,压控晶振,差分晶振等;从事晶振行业的朋友们都知道KDS晶振公司,也知道这个牌子的性能有保障;但是KDS为何能够在晶振行业顶端占有一席之地确实鲜有人深究的,今天咱们就来探讨一下.

差分输出即差动输出,是石英晶振产品的输出逻辑之一,并且还是有源晶振都有的特征;除去差分输出之外,还有CMOS,正玄波,削顶正玄波,TTL等多种逻辑输出方式,这些输出逻辑各有各的特点,比如CMOS输出逻辑的谐波分量就会很多,但是驱动功率比较大,而正玄波和削顶正玄波输出逻辑的谐波分量就比较少,但是驱动功率较小.而差分输出具备两个输出信号,相互正交,可降低相位噪声,在这款具有差分输出信号的普通石英晶体振荡器NP3225SBB发布之前,差分信号输出只应用于差分晶振至上.

  京瓷晶振产品资源丰富,种类繁多,所生产的有源晶振包括：TCXO温补晶振,OCXO恒温晶振,VCXO压控晶体振荡器,VC-TCXO压控温补晶振,差分晶振,SPXO晶体振荡器等.

  KYOCERA晶振采用无铅无害材料生产,符合欧盟ROHS环保要求,并且获得ISO14001国际环保标准认证.以下表格为京瓷温补晶振型号以及原厂代码,供应广大用户收藏查阅.

  做5G小基站还有很多挑战,首先是技术,软件有层一层二层三的需求,包括硬件设计、成本和功耗控制,一般5G基站功耗要比4G多三到两倍,64或96个射频单元的典型设计数量也很大.此外还有整个解决方案的交付,晶振等元器件的交付以及上市时间周期.

 面对这些挑战,IDT晶振集团是可以胜任的.IDT拥有丰富的生产经验以及产品资源,领先业内的技术,为5G应用提供合适的晶体振荡器产品.包括SPXO晶体振荡器,差分晶振等.

  5G是一种新通信标准,将服务于新市场和现有市场.因此,移动运营商和消费者都对5G抱持着非常高的期待.现有的手机市场也不例外.5G营销宣传的力度很大,而在5G频谱上花费的数十亿美元所带来的交付压力更大.要成功实现5G手机部署,需要克服许多重大挑战,且会对RF架构、组件和技术产生前所未有的影响.而KC7050P156.250P30E00差分晶振对有线数据通信有更好的抗噪声干扰力,最适用于5G,有线数据通信以及高频数据通信应用.

  普通石英晶体振荡器并不能满足5G,千兆光纤通信,以及数据通信应用,这时候就需要能够轻易识别微小型号的差分晶振.差分输出用来自晶体振荡器的两个不同的输出信号,这两个信号相位恰好相反.利用差分晶振低抖动,起振超快的特点,用于高速网络应用中,能够从容精确地处理“双极”信号,对外部电磁干扰(EMI)是高度免疫的.

  Crystek公司作为射频微波和频率控制行业的高技术领导者,拥有业界领先的生产技术,先进的高端仪器设备,成立于1958年,总部位于佛罗里达州迈尔斯堡.拥有大面积的厂房,万级无尘车间,专为研发制造石英晶体,贴片晶振,石英晶体振荡器产品.

  欧美品牌大多生产高频率有源晶振,像OCXO恒温晶体振荡器,TCXO温补晶振,VCXO压控晶体振荡器,多输出差分晶振等.而且这些振荡器频率范围也比较高,从80MHZ~1200MHZ任意频点选择,满足高端设备,航天航空,军事领域的高要求应用.

有源晶振,石英晶体振荡器的输出具有多种选择,不同的晶体振荡器输出信号类型有不同的优缺点,具体取决于您的产品应用.了解晶体振荡器输出信号类型是一件很有必要的事情,可以减少更多的衰减以及产品的时钟信号的絮乱.

有关石英晶体振荡器输出信号的优缺点对比介绍

差分与单端:

正弦波通常提供最佳的相位噪声,然后是CMOS然后差分

差分信号具有更好的上升和下降时间

差分信号更能抵抗共模噪声

差分对EMI的影响较小

  NAKA晶振成立于1979年,主要生产销售石英晶体,贴片晶振,晶体振荡器等频率元件.当时注册资金高达100万日元,经过多年的发展努力,日本NAKA晶振至今成为国际知名品牌.相信为了更好的服务广大用户,NAKA晶振公司会更加努力研发制造更多优秀的产品.

  纳卡株式会社生产的有源晶振主要可以分为VCXO晶振,TCXO晶振,OCXO晶振以及SPXO晶振等.封装尺寸齐全,包括2520,3225,5032,7050,以及大体积14.2x9.6,12.7x12.7,20.3x12.7等多种类型选择.

  NAKA时钟晶体振荡器采用优异材料生产,具有高稳定性能,低功耗,高品质,高精度等特点.并且具有多种输出方式,包括CMOS输出,差分晶振输出LVDS,LVPECL系列等,更多NAKA晶振型号欢迎咨询亿金电子NAKA代理商0755-27876565.

   NDK在日本晶体行业中占有重要地位,不仅提供大量优异的石英晶体谐振器,同时推出并且制造了多种符合市场需的有源晶振,差分晶体振荡器,如NP3225SB晶振,NP5032SB差分晶体振荡器.NDK差分晶振输出优势:对有线数据通信有更好的抗噪声干扰力.提供晶体振荡器的低振幅给客户的回路.(双振幅在客户的回路上是可用的）

   差分晶振是目前市场生产技术高,精度稳定的一种石英晶体振荡器,比普通贴片晶振具有更低电压,更低功耗,高精密优势特点.差分晶振大家都知道常见的输出为,HCSL,LVDS,LV-PECL三种,接下来亿金电子进口代理商要给大家介绍的是HCSL输出SG3225HBN差分晶体振荡器.是爱普生的一款差分晶振.

   爱普生SG3225HBN差分晶振频率范围可达100M~325MHZ,电源电压0.165V~3.3V范围,为HCSL输出方式,尺寸为3.2x2.5x1.05mm小体积,相位抖动85fsTyp.(f0=156.25MHz).此款差分晶振的工作温度-40℃~+85℃,储存温度-55℃~+125℃之高.频率稳定度J:±50×10-6值,25mATyp.,35mAMax.低功耗,具有高可靠使用特性.

   HCSL输出SG3225HBN差分晶体振荡器相位抖动

   此款3225贴片晶振,具有差分输出功能,超薄小,重量轻,为高速网络应用,高端智能产品加速发展.SG3225HBN晶振被广泛用于网络路由器、超速光纤收发器、SATA、10G以太网、光纤通信、网络交换机等网络通讯设备中.具有低抖动,低相噪,低电平,质量稳定,性能强等特点.

       OE引脚=HIGH:指定的频率输出.

   OE引脚=LOW:输出为高阻抗.#2,#3连接到外壳.

   为了维持稳定运行,在接近石英晶振晶体产品的电源输入端处（在VCC-GND之间）添加一个0.01µF~0.1µF的去耦电容.

   爱普生晶振自成立以来为用户提供了无数高性能产品,包括晶体谐振器,时钟晶体振荡器,贴片晶振,VCXO晶振,温补晶振,差分晶振等.为了更好的服务广大用户,为用户提供更高价值的产品,爱普生在环境管理体系的运行方面,使用ISO14001国际环境标准,通过“计划-实施-检查-验证（PDCA）的循环来实现持续改进.公司位于日本和海外的主要制造基地已取得了ISO14001资格认证.EPSON晶振集团为了向顾客提供高品质、卓越信赖性的产品、服务,迅速着手通过ISO9000系列资格认证的工作,其日本和海外工厂也在通过ISO9001认证.同时,也在通过大型汽车制造厂商要求规格的ISO/TS16949认证.

如今网络高速,大数据对于使用石英晶体振荡器,贴片晶振要求越来越高,因此差分输出晶振应用越来越多.差分晶振输出是指输出相互之间极性相反的频率信号的方式.这种方式可输送高频,并具有抗噪音强等特征.最常见的差分晶体振荡器输出是LVDS,HCSL,LVPECL等方式.

我们接下来所要介绍的是美国进口MXT57差分晶振的参数特性.MXT57差分晶振是一系列超低抖动,工业标准TCXO晶体振荡器,旨在最大限度地提高网络,存储,服务器和电信设备的性能.MXT57差分晶振系列在-40℃至+85℃的工作温度范围内具有±2.5ppm的总稳定性,采用经过验证的组装方法,与传统的TCXO组装工艺相比,可提高长期可靠性并最大限度地减少老化漂移.作为具有可编程输出格式的定制ASIC和OE选项,这些具有差分输出的TCXO晶振可以配置为与任何标准6引脚TCXO兼容,标准选项和频率可用.

MXT57差分晶振参数特性

输出频率2.5MHz至850MHz

相位噪声低至190fs（F0=156.25MHz,积分带宽1.875MHz至20MHz）

超低杂散（典型值为-100dBc或更高）

过电压和温度±2.5ppm精度偏差

支持CMOS,LVPECL,LVDS和HCSL输出

2.375V至3.63V电源电压

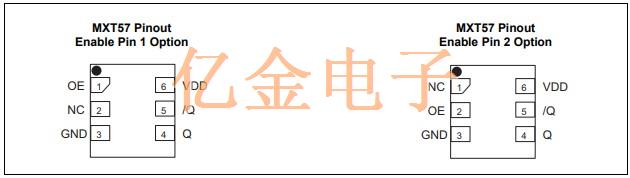

输出使能选项：可以在引脚1或引脚2上进行有序

行业标准,节省空间的5.0mmx7.0mm6引脚封装

-40℃至+85℃的工作温度范围

无铅且符合RoHS标准

模拟TCXO,温度转换期间无相位凸起

缩短生产周期应用

应用

•10/40/100G以太网•SONET光通信•PCIeGen3/4/5•光纤通道/SAS•CPRI/OBSAI,XAUI和背板SERDES等.

差分晶振的频率相对都比较高,作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.差分晶振被广泛使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

通信传输网络的世界中,核心网、城域网、移动回传网、接入网和企业网络（LAN/SAN）从上至下呈树状分布.每种网络均设定了各自通信所需的独自规格.而且,伴随近年高速通信终端及影像传输等普及,骨干网中流过的通信量有增无减,通信的高速、大容量化进展迅速,通信基础设备亦不断扩充.进行如上所示的高速数据通信的通信协议需要具备传输线路、系统以及误码率等性能.

误码率（以下简称为“BER”）是指进行收发信之际,收信方接收数据中的误码数除以发出的数据总字节数得出的错误率.尤其对于BER,信号所具有的噪音和抖动是非常重要的参数,对信号品质的影响极大.本次,我们将说明基准信号源所需差分振荡器的关键规格与爱普生差分晶振介绍,基于通信设备所需的信号品质而要求差分晶振,差分晶体振荡器具备的关键规格,并介绍市场中销售的振荡器结构及特征,以及适于通信设备的爱普生差分晶振型号.

【高速通信系统的构成】

首先,用图1表示两只收发模块之间通过PCI、SATA或10GbE等各种通信协议传输数据的常用通信系统传输线路.在这样的系统中,使用石英晶体振荡器生成基准信号.通常,基准信号用低于数据传输率的频率起振.所以,为了以基准信号生成串联数据,发送方使用收发模块中的锁相环电路（PLL,PhaseLockedLoop）把基准信号频率倍增到需要的频率后发送.与此相对,接收方使用收到的数据流中内含锁相环电路的时钟数据恢复（ClockDataRecovery）复原基准信号,并用复原后的基准信号复原数据.在部分高端系统中,也采用根据接收方所持有的基准信号复原数据的方式.如上所示,在收发信的过程中随时进行着信号的转换与复原.在日益高速的通信中,接收方必须正确判断接收的数据是0还是1.因此,如何抑制信号自身的抖动和噪音提高信号品质、如何设计最佳的传输线路专用集成电路是非常重要的课题.

通信系统传输线路的构成

【信号品质评估手法】

评估通信系统中信号本身的品质时,经常使用眼图.眼图是使用示波器等测试仪器收集大量高速数字信号波形后重合而成的图形,由于波形重合后呈“眼”状而得名.假设传输线路的通信协议为10GbE,该系统中传输10Gbps的信号所用时间（长度）为各字节100微微秒.评估信号品质时,将每隔100微微秒重复出现的信号相重合后制成眼图.假设基准信号很纯正且传输线路的专用集成电路设计良好,则可以获得如图2左所示的几乎完全重合的波形.与其相反,如果基准信号中噪音和抖动较多、或因专用集成电路的设计而产生传输线路的频带不足等损失,信号波形则会变得不稳定,重合后的波形呈现图2右所示的眼睛逐渐闭拢的情况.

判断信号数据是0还是1时,重要的是开眼部的长宽足够大.

开眼部因噪音和抖动而缩小,将导致接收方无法准确判断信号数据,BER变高.现在几乎所有通信系统均要求BER至少应达到1×10-12.这意味着每传输1012字节的数据时允许出现1个字节的错误.综上所述,从眼图中可以获得噪音、抖动或频带不足等有关信号品质的各种信息.

用眼图表示的信号品质

【构成抖动的要素】

图3表示通信系统中抖动的构成要素.总体抖动TJ（TotalJitter）用确定性抖动DJ（DeterministicJitter）与随机抖动RJ（RandomJitter）之和来表示.确定性抖动表示因电路设计、电磁感应或外界因素而产生的抖动.确定性抖动的特征是差分晶振,差分振荡器频率扩散保持一定,且与时间变化无关.作为基准信号源的差分石英晶振,差分晶体振荡器性能中影响确定性抖动的是失真和分谐波.

随机抖动名副其实表示无法预测的抖动成份.它受元器件自身的特性、热噪音等因素的影响而自然产生.随机抖动的特征是随时间而扩散.作为基准信号源的差分晶振性能中,影响随机抖动的正是基准信号源的抖动.其它系统中的因素也被归类为产生抖动的要因,例如插件的电源噪音与串扰、因电缆设计等影响而引起的频带不足是产生确定性抖动的要因,而专用集成电路的噪音等则是产生随时抖动的要因.因此,系统设计人员需要通过改善专用集成电路的设计、变更基板布局以及变更部品等减小总体抖动.

抖动的构成要素

【市场中销售的振荡器（基准信号源）的结构与特征】

首先,读者应该已理解,要维持信号品质就必须选择噪音和抖动影响少的基准信号源,也就是我们说的晶振,而差分晶振就是最好的选择.在此,我们将说明现在市场中销售的有源晶振,石英晶体振荡器的结构（类型）及其特征.

现在市场中销售的石英晶体振荡器大致可分为4种类型,其结构如图4所示.

振荡器的结构

第一种是最为常见的基波起振的差分石英晶振,晶体振荡器.这种差分振荡器的噪音、抖动及失真特性十分优越,能提供高精度和高性能的所有特性.它的电路组成也相对简单,所以能够把耗电量控制在较小程度.

第二种是利用三次谐波的差分晶振晶体振荡器.谐波起振的电路设计中所采用的方法是利用滤波电路减小基波的负电阻,以所需倍数（这里是三次）的频率产生负电阻.这种方法可以获得基波起振的情况下难以获得的高频输出,并且可以保持较高的Q值,从而能够获得良好的低接近载波相位噪音性.然而由于电路设计（调整）较为复杂,这种方法也存在着耗电量增加,以及电容比增大而使频率可变幅度变小的缺点.

第三种是利用锁相环电路的差分晶体振荡器.这种振荡器把石英或硅谐振器作为基准信号源发出输入信号,利用锁相环电路生成输入信号的同步信号,输出必要的频率.因此,这种方法的优点在于利用锁相环电路技术获得任意频率的便利性以及能够提供高频之处.但是,它的电路结构较为复杂致使耗电量增加,对噪音及抖动性能也带来了不良影响.我们以前也曾经介绍过,在使用硅谐振器的情况下,由于硅谐振单元所具有的温度特性不佳,需要补偿的温度范围太大而无法进行模拟式的温度补偿,因此必须采用锁相环电路技术进行温度补偿.所以,它在控制信号噪音和抖动的品质指标方面十分不利.

最后是LC振荡器.这种振荡器与锁相环电路一样极为方便,施加功率后输出较大的振幅,且本底噪音也较低.与此相反,由于材料本身所具有的Q值较低,所以频率稳定度和老化特征较差,低接近载波相位噪音性也存在着问题.

如上所示,市场中销售的差分晶体振荡器有着不同的结构,应当根据用途选择适宜的石英贴片晶振,差分晶振产品.为了回应这些需求,爱普生晶振向顾客提供已具备了作为基准信号源所需相位噪音特性、相位抖动和失真特性的差分石英晶振,差分晶体振荡器产品,以此致力于维护顾客通信系统的信号品质.

【适用于通信系统的低相位抖动的爱普生差分晶振型号介绍】

爱普生将基波振荡器（类型1）定为主力产品,已形成了具备高速通信系统所需抖动性能的不同的产品阵容.表1表示其中具有代表性的产品.我们原则使用石英晶体单元作为波源.频率不到80MHz的振荡器使用AT型石英晶体,80MHz以上则使用了采用反向台形AT型石英晶体的高频基波模式（HighFrequencyFundamental,HFF）技术,提供SG系列振荡器以及VG系列压控晶体振荡器.我们还提供使用表面声波（SAW）技术并具有最佳抖动性能的EG、XG系列SAW振荡器,以及EV系列压控型SAW振荡器（VCSO）.

而且,我们准备了CMOS、LV-PECL、LVDS、HCSL等各种输出差分晶振,全部产品均保持了石英本身所具有的出色优点,并拥有能够充分满足各种用途的顾客要求的信号品质的石英贴片晶振,有源晶振,晶体振荡器规格.

表1：爱普生振荡器产品阵容与相位抖动实力数据

*1：相位抖动代表数字(Typ.)以条件栏中所示频率的偏离频率12kHz～20MHz的条件下,由爱普生晶振公司测试、计算得出.

今后,爱普生将扩充带差分输出的SG系列,并将增添应对多种输出的SAW振荡器等新阵容,不断提供拥有抖动及噪音的优秀性能的产品,以满足作为基准信号源的必备条件.关于产品的详细规格,欢迎咨询亿金电子爱普生晶振代理商.

晶振在指定的温度范围之外是否能够正常工作?

是! 例如,如果在-10到+ 60°C范围内指定晶振晶体,它将在-40到+ 85°C范围内无任何问题地执行,但有可能超出其指定的稳定性.如果应用程序仅需要稳定的频率而不是准确的频率,这可能无关紧要.

什么是最常见的石英晶体切割?

最为常见的石英晶体AT切割,从1M~200MHZ晶振大部分都是AT切割型.当然这是指的相对于石英棒的Z轴的标称角度.切割角度决定了频率/温度性能,通常由晶体制造商选择.

为什么指定晶振的工作温度范围很重要?

晶振温度可以分为工业级,汽车级,消费级等,使用石英晶振,贴片晶振如果温度明显超出规定的温度范围,则可能会导致石英晶振晶体损坏.

解释基频晶体和泛音晶体之间的差异?

基频晶体以由石英坯料的尺寸确定的频率振荡.泛音晶体在基波的第3,第5或第7倍运行.该晶体专门设计用于在这些模式下运行.

考虑把通孔晶振改为SMD晶振我需要考虑哪些问题?

这取决于应用程序.如果例如晶体是可拉的,即可以通过电气装置改变晶体的负载电容来改变频率,那么这可能难以实现.例如,条形毛坯SMD晶体具有比HC49型圆形坯料封装低得多的可拉性.不应轻易进行此练习,如果您有任何疑问,请联系亿金电子技术部获取进一步的建议.

我的产品使用晶振应选择晶体谐振器还是晶体振荡器?

关键在于你的产品需要.如果您正在设计分立电路并且很少或没有振荡器设计经验,那么最好使用有源晶振,贴片石英晶体振荡器,因为这样可以消除任何容差问题.为实验室使用设计“一次性”是“容易的”,但如果你必须批量生产,这可能会引起各种各样的问题.如果您正在使用需要晶体来驱动它的芯片组,那么这个决定要简单得多,因为板载振荡器电路应该已经过优化.

以前有的晶振型号,现在没有看到了,是否不生产了,还能用吗?

一些晶振型号随着科技产品发展被淘汰没有生产了,诸如一些大体积的贴片晶振,陶瓷晶振等.各用户在选用晶振时可咨询亿金电子业务部,晶振在参数封装尺寸一致时可相互替换使用.亿金电子提供多个晶振品牌,可满足用户选择.

亿金电子进口晶振代理商供货交期快吗?

是的,亿金电子代理台湾晶振,日本进口晶振,欧美晶振多个品牌,市场常用品牌型号均有备货.当然非常规型号也还可以找到替代型号,也可以选择可编程晶振.在某些情况下可以使用可编程晶振,可编程晶振与固定频率设备兼容,并且通常可以在几个工作日内提供-自定义固定频率可能需要生产至少6周.可编程振荡器尤其适用于时间紧迫的原型设计.

SPXO/VCXO/OCXO和TCXO晶振之间有什么区别?

SPXO时钟晶体振荡器

SPXO或时钟振荡器是基本类型的振荡器,由晶振和基本驱动电路组成.由于没有任何形式的补偿,频率/温度稳定性基本上是晶体本身的稳定性-通常为±50ppm.VCXO电压控制晶体振荡器

一种带电压控制功能的石英晶体振荡器,它依赖于石英晶体的固有可拉性,以便通过施加外部电压来改变振荡器输出的输出频率.这种变化限于几十ppm,通常为±100ppm.与SPXO有源晶振一样,频率/温度稳定性是晶体本身的稳定性.

TCXO控制温度补偿晶体振荡器

如果晶体的稳定性不足,可能需要使用TCXO温补晶振,TCXO温度补偿晶体振荡器.这种类型的器件用于基础石英晶体的稳定性不足的地方.通常TCXO晶振可以实现小于1ppm的稳定性,而不是30ppm的典型晶体.

OCXO恒温控制晶体振荡器

“终极”压电产品是OCXO晶振或Oven Controlled Crystal Oscillator.如果需要非常高的稳定性,则应考虑此类产品.这些类型的设备提供典型的3E10-9性能.

贵公司官网上没有的晶振型号是不是就没有生产?

一般市场常用晶振品牌型号规格都有货,包括温补晶振,VCXO晶体振荡器,陶瓷谐振器,晶体滤波器,差分晶振,可编程晶振等.从1008晶振~8045晶振均有提供.亿金电子技术工程也一直不断开发更多高价值的晶振产品,一直在不断上更新,完善现有产品,用户在选用晶振是可咨询我们业务部0755-27876565.

为什么石英贴片晶振封装越来越越小?

随着电子产品,智能产品小型化,便捷式发展,石英贴片晶振封装越做越小.从开始的7.0x5.0mm贴片晶振到现在世界级超小1008贴片晶振,一直在变化,向着小型,高精度,超薄型发展,大大的节省了电路空间并且保留了原有的晶振性能,具有高可靠使用特性.

当然晶振体积越小频率越高，晶振片越小，起始频率越高，例如7050贴片晶振的最低频率为8MHZ，而5032贴片晶振封装最低频率为16M。较低的频率通过外部分频实现,这增加了电路复杂性.

   韩国SUNNY晶振成立于1966年9月15日,主要为生产销售石英晶体振荡器,贴片晶振,SUNNY石英晶体,小体积晶振晶体,晶体谐振器,晶体滤波器,恒温晶体振荡器等产品.SUNNY 晶振发展至今50多年,一直为用户提供高性能,低功耗产品.

   三呢电子为满足人工智能,物联网,大数据,移动和先进的信息和通信技术发展对小型电子元件的需求,不断研发制造,高可靠性,微小型,高精度的石英贴片晶振,石英晶体谐振器,石英晶体振荡器等产品.

   韩国三呢晶振发展历史

   基于通过降低成本提高盈利能力,Sunny Electronics专注于开发可以引领下一代市场的多功能,高附加值产品和质量改进.并且制造具备高性能,低老化,宽温度的有源晶振,车载晶振,石英晶体振荡器,用汽车电子,工业机械设备,并获得AEC-Q200认证.

   我们将通过不断创新进一步拓展现有业务,并通过各种挑战和学习,努力发现未来的新增长业务. 我们将尽最大努力履行客户和我们的股东给予我们的爱和信任的社会责任.
