台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.
台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.
台湾晶技TXC晶振公司目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)
Oscillators(32.768kHz,CMOS硅MEMS,差分输出,看到汽车级),压控晶体振荡器(CMOS差分输出),TCXO(基础、GPS、精密),压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)等.

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

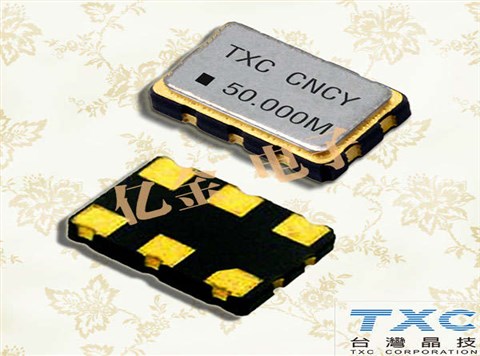

6U晶振,BR晶振参数规格
| 项目 | 符号 | 规格说明 | 条件 |
| 输出频率范围 | f0 | 1MHz to 59MHz | 请联系我们以便获取其它可用频率的相关信息 |
| 电源电压 | VCC | 3.3V to 5 V | 请联系我们以了解更多相关信息 |
| 储存温度 | T_stg | -55℃ to +125℃ | 裸存 |
| 工作温度 | T_use | G: -40℃ to +85℃ | 请联系我们查看更多资料http://www.vc-tcxo.com/ |
| H: -40℃ to +105℃ | |||
| J: -40℃ to +125℃ | |||
| 频率稳定度 | f_tol | J: ±50 × 10-6 |
 |
| L: ±100 × 10-6 | |||
| T: ±150 × 10-6 | |||
| 功耗 | ICC | 3.5 mA Max. | 无负载条件、最大工作频率 |
| 待机电流 | I_std | 3.3μA Max. | ST=GND |
| 占空比 | SYM | 45 % to 55 % | 50 % VCC 极, L_CMOS≦15 pF |
| 输出电压 | VOH | VCC-0.4V Min. |
 |
| VOL | 0.4 V Max. |
 | |
| 输出负载条件 | L_CMOS | 15 pF Max. |
 |
| 输入电压 | VIH | 80% VCCMax. | ST终端 |
| VIL | 20 % VCCMax. | ||
| 上升/下降时间 | tr / tf | 4 ns Max. | 20 % VCCto 80 % VCC极, L_CMOS=15 pF |
| 振荡启动时间 | t_str | 3 ms Max. | t=0 at 90 % |
| 频率老化 | f_aging | ±3 × 10-6/ year Max. | +25 ℃, 初年度,第一年 |

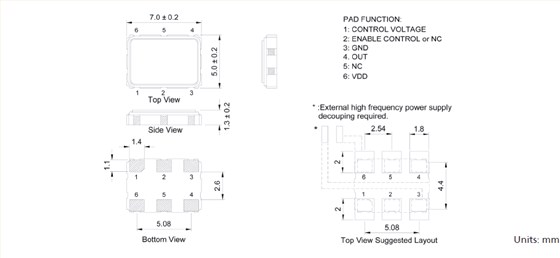

6U晶振尺寸图

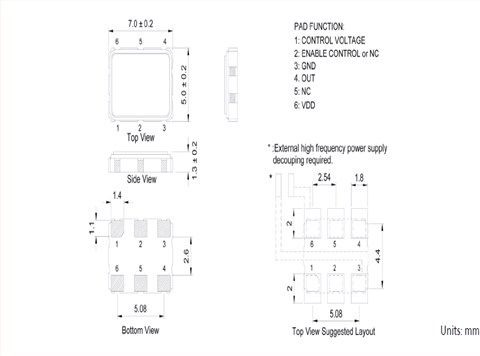

BR晶振尺寸图


				 在使用TXC晶振时应注意
在使用TXC晶振时应注意

1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
