	EPSON晶振,压控晶振,VG7050CDN晶振,1、频率大小
有源晶振频率越高一般价格越高.但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路.总之石英晶振是根据需要去选择合适的频率,并不是晶振频率越大就越好.要看具体需求.比如基站中一般用10MHz的恒温晶振(OCXO),因其有很好的频率稳定性,属于高端晶振.至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替.产品频率范围是:25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到.
2.、石英晶振频率稳定度:关键参数,我们的高端晶振可以达到10-9级别.
指在规定的工作温度范围内,与标称频率允许的偏差,用PPm(百万分之一)表示.一般来说,晶振稳定度越高或温度范围越宽,价格越高.对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的石英晶体振荡器.对于介于±1 至±20ppm 的稳定度,应该考虑温补晶振TCXO .对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO.如果客户有十分特别的频稳要求,我们可根据客户要求参数定做.
2、晶振的电源电压:
有源晶振常用的有1.8V、2.5V、3.3V、5V等,其中3.3V应用最广.
3、晶振的输出:
根据需要采用不同输出.(HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等)每种输出类型都有它的独特波形特性和用途.应该关注三态或互补输出的要求.对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定,根据客户需要我们可以帮助客户选择合适的晶振类型型.
5.、工作温度范围:
石英晶振工业级标准规定的-40~+85℃这个范围往往只是出于设计者们的习惯,倘若-20℃~+70℃已经够用,那么就不必去追求更宽的温度范围.对于某些特殊场合如航天军用等,对温度有更苛刻的要求.



|

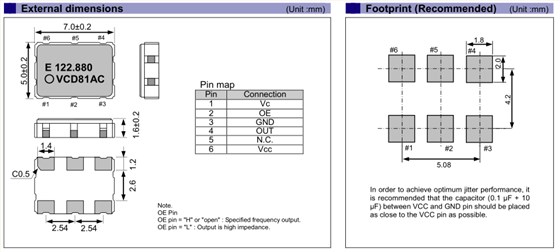

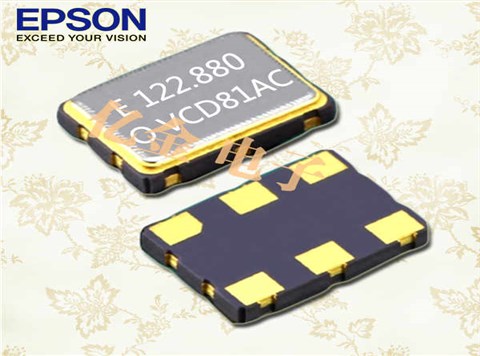

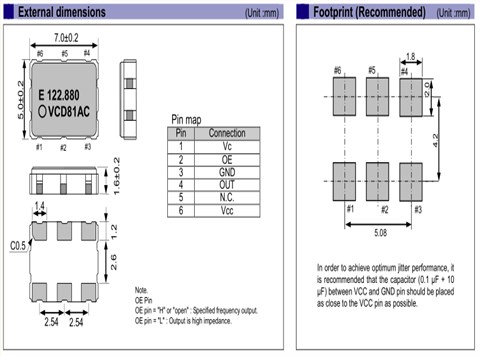

					 爱普生晶振型号  |

					 VG7050CDN晶振  |
			|
|
					 输出频率范围  |

					 85M~170MHz  |
			|
|
					 标准频率  |

					 19.2MHz/26MHz/38.4MHz/40MHz/52MHz  |
			|
|
					 电源电压范围  |

					 +0.165V~+3.3V  |
			|
|
					 电源电压(Vcc)  |

					 +1.8V/+2.6V/+2.8V/+3.0V/+3.3V  |
			|
|
					 消耗电流  |

					 +1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz)  |
			|
|
					 待机时电流  |

					 -更多晶振参数信息请联系我们http://www.vc-tcxo.com/  |
			|
|
					 输出电压  |

					 0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)  |
			|
|
					 输出负载  |

					 10kΩ//10pF  |
			|
|
					 频率稳定度  |

					 常温偏差  |

					 ±1.5×10-6max.(After 2 reflows)  |

|
					 温度特性  |


						±1.0×10-6,±2.5×10-6max./-30~+85℃  |
			|
|
					 电源电压特性  |

					 ±0.2×10-6max.(VCC±5%)  |
			|
|
					 负载变化特性  |

					 ±0.2×10-6max.(10kΩ//10pF±10%)  |
			|
|
					 长期变化  |

					 ±1.0×10-6max./year  |
			|
|
					 频率控制  |

					 控制灵敏度  |


						±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V  |

|
					 频率控制极性  |

					 正极性  |
			|





在使用EPSON晶振时应注意以下事项
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种有源晶振,晶体振荡器,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.EPSON晶振,压控晶振,VG7050CDN晶振
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
