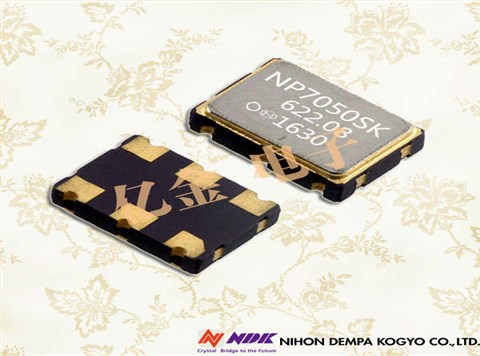

NP7050S晶振,NDK多输出晶体振荡器,高精密有源晶振

产品简介

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

产品详情

NDK-2

日本电波工业株式会社NDK晶振经营范围：晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

经营理念：

要认识到作为世界一流厂家的使命和责任,要始终在行业中起带头作用.

日本电波工业株式会社NDK晶振抢先取得社会需求,为客户提供高质量的服务与晶振,石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振.

追求使用更方便、更稳定的发振源,创造更高的附加价值.

NDK晶振日本电波工业株式会社不畏失败,向困难挑战,努力培养出能自我开发的人才.

通过工作发扬人格.

yijin-1

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

项目	符号	规格说明	条件
输出频率范围	f₀	15MHz to 2100MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.vc-tcxo.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

yijin-3

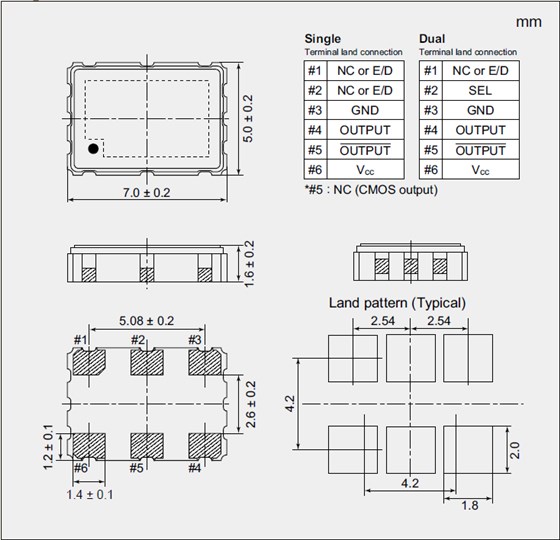

NP7050S-7_5 SPXO

NDK多输出石英晶体振荡器型号

型名	尺寸大小 (mm)			额定频率范围 (MHz)		输出规格	综合频率允许偏差	电源电压 (V)	工作温度范围 (°C)
型名	L	W	H	Min.	Max.	输出规格	[×10^-6]	[V_CC]	Max.	Max.
NP5032S晶振	5.0	3.2	1.2	15	2100	PECL LVDS CML	+1.8 +2.5 +3.3	-40	+85	100
				15	700	HCSL
				15	200	CMOS
NP7050S晶振	7.0	5.0	1.6	15	2100	PECL LVDS CML	+1.8 +2.5 +3.3	-40	+85	100
				15	700	HCSL
				15	200	CMOS
