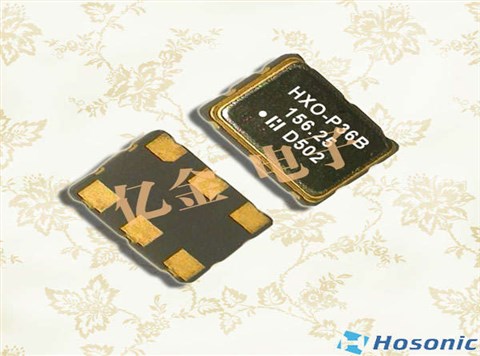

HOSONIC晶振,压控晶振,D7SV晶振,5x7压控振荡器

HOSONIC晶振,压控晶振,D7SV晶振,5x7压控振荡器HOSONIC晶振,压控晶振,D7SV晶振,5x7压控振荡器

产品简介

压控晶振(VCXO晶振)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅

产品详情

HX-2

鸿星晶振有限公司于1979年成立,产品由专业石英晶振,贴片晶振,电阻器、电容器制造厂,公元1991年于台湾投入石英晶体之研发制造、1991年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处.

鸿星晶振已经成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体,有源晶振,压控振荡器系列产品之研发、设计、生产与营销.

鸿星致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

鸿星晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.

鸿星晶振科技坚持在发展中保护、在保护中发展,积极探索环境保护新道路,切实解决影响科学发展和损害群众健康的突出环境问题,全面开创环境保护工作新局面.

yijin-1

HOSONIC晶振,压控晶振,D7SV晶振,5x7压控振荡器,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PCLCDM等高端数码领域,符合RoHS/无铅.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

yijin-2

鸿星晶振型号

D7SV晶振

输出频率范围

1.75M~200MHZ

标准频率

19.2MHz/26MHz/38.4MHz/40MHz/52MHz

电源电压范围

+1.68~+3.5V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-更多详细参数欢迎咨询亿金电子http://www.vc-tcxo.com/

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6max./-30~+85
±1.0×10-6,±2.5×10-6max./-40
~+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

yijin-3

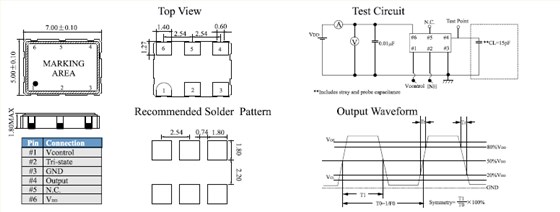

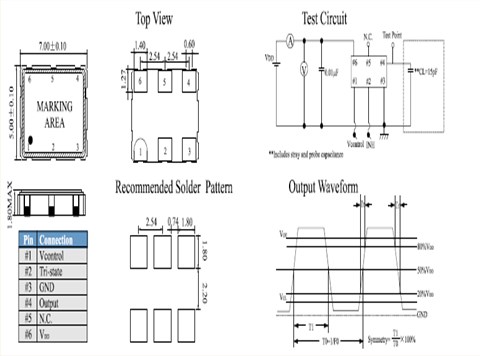

D7SV 7050 VCXO

yijin-4

在使用鸿星晶振时应注意以下事项:

安装

SMD有源晶体振荡器

请确保不要超过相应的回流条件元件规格,如峰值温度,最大持续时间,数量等暴露,温度变化率与时间的关系等.

手工焊接可在最高350℃的温度下进行.持续3秒最大.不允许焊接在金属封装表面或焊接的封装边缘上.请避免电路板的极端变形.变形可能导致分离PCB接触垫,SMD晶振,有源晶体振荡器端子的分离或焊接接头的裂缝.HOSONIC晶振,压控晶振,D7SV晶振,5x7压控振荡器

特别是在已经将组件与组件分开时要求完全注意安装.应避免板的任何变形或弯曲.如果使用自动安装系统,请选择轻微冲击的设备产生,并在使用前检查电击的强度.

DIP插件晶体

请勿在振荡器端子上施加过多的焊接热量或焊接时间.请参考推荐的波峰焊接条件

手工焊接可在最高350℃的温度下进行.持续3秒最大.不允许焊接金属封装表面(例如用于机械固定).切勿施加过大的力来切割或弯曲引线.这样做可能会破坏玻璃绝缘层或树脂密封并导致泄漏,从而降低振荡器的性能.

当弯曲晶体振荡器引线用于SMD安装时,请不要直接弯曲插件晶体的引脚封装,可能会导致玻璃绝缘体的裂缝包.我们建议使用合适的弯曲工具来保持安全距离组件体和弯曲点.
