Jauch晶振,石英晶振,JXG32P4晶振,3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

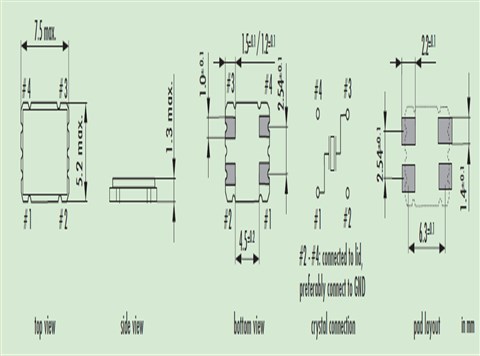

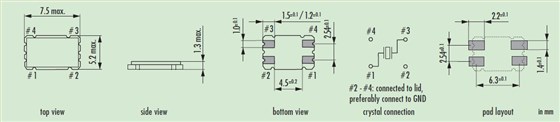

Jauch晶振规格 |
单位 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12MHZ~50MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+125°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用Jauch晶振时应该注意以下事项:
以下是设计振荡回路
产品设计人员在设计振荡回路的注意事项
1.驱动能力
驱动能力说明石英晶体振荡器所需电功率,其计算公式如下:
驱动能力(P) = i2?Re
其中i表示经过晶体单元的电流,
Re表示石英晶振的有效电阻,而且Re=R1(1+Co/CL)2.
2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡.为避免该情况发生,请在电路设计时提供足够的负极电阻.
3.负载电容
如果振荡电路中晶振的负载电容不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示.电路中的负载电容的近似表达式CL≒CG × CD /(CG+CD)+ CS.
其中CS表示电路的杂散电容.Jauch晶振,石英晶振,JXG32P4晶振
