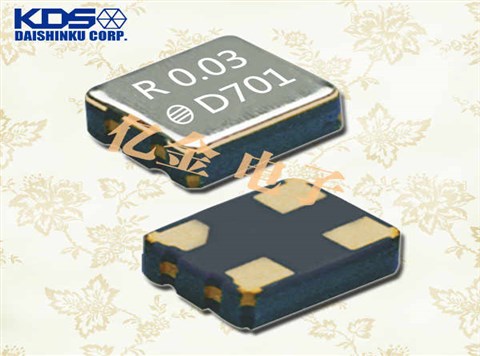

日本KDS晶振,有源晶振,DSO221SH晶振

日本KDS晶振,有源晶振,DSO221SH晶振日本KDS晶振,有源晶振,DSO221SH晶振

产品简介

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

产品详情

KDS-2

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959113,正式注册成立是在196358,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉表晶,大真空石英晶振应用产品,石英晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

日本大真空株式会社KDS晶振,1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5.

日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.

日本大真空株式会社KDS晶振将:

通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.

有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.

通过开展节能活动和减少二氧化碳排放防止全球变暖.

避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.

遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.

yijin-1日本KDS晶振,有源晶振,DSO221SH晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

KDS晶振项目

符号

规格说明

条件

输出频率范围

f0

1.2 MHz to 75 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.vc-tcxo.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25 , 初年度,第一年

yijin-3

DSO321LH_3225

yijin-4

在使用日本KDS晶振时应注意以下事项:

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振,2520石英晶体振荡器输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.日本KDS晶振,有源晶振,DSO221SH晶振

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
