CTS-345LB5C1000T-100MHz-LVPECL-3.3V-25PPM-5032

CTS-345LB5C1000T-100MHz-LVPECL-3.3V-25PPM-5032CTS-345LB5C1000T-100MHz-LVPECL-3.3V-25PPM-5032

产品简介

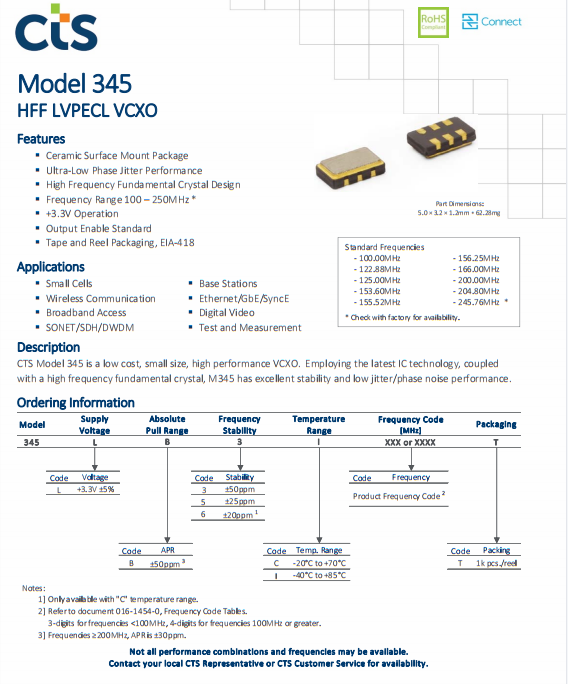

 CTS-345LB5C1000T-100MHz-LVPECL-3.3V-25PPM-5032,CTS差分晶振,陶瓷表面安装包,超低相抖动性能,高频基本晶体设计,频率范围100-250MHz,+3.3V操作,输出使标准,磁带和卷轴包装,EIA-418应用,小细胞,无线通信,宽带访问,超声波/SDH/DWDM,基站,以太网/GbE/SyncE,数字视频,测试和测量,CTS345型车是一款低成本、小尺寸、高性能的VCXO车型。M345采用最新的IC技术,再加上高频基晶,具有优异的稳定性和低抖动/相位噪声性能。

产品详情

CTS-2

yijin-1

CTS-345LB5C1000T-100MHz-LVPECL-3.3V-25PPM-5032,CTS差分晶振,陶瓷表面安装包,超低相抖动性能,高频基本晶体设计,频率范围100-250MHz,+3.3V操作,输出使标准,磁带和卷轴包装,EIA-418应用,小细胞,无线通信,宽带访问,超声波/SDH/DWDM,基站,以太网/GbE/SyncE,数字视频,测试和测量,CTS345型车是一款低成本、小尺寸、高性能的VCXO车型。M345采用最新的IC技术,再加上高频基晶,具有优异的稳定性和低抖动/相位噪声性能。

yijin-2

CTS-345LB5C1000T-100MHz-LVPECL-3.3V-25PPM-5032

参数 标志 条件 最小值 典型的 最大值 单位
最大电源电压 VCC ‐0.3 5 .0 V
最大控制电压 VC ‐0.5 VCC V
电源电压 VCC ±5% 3 .14 3 .3 3 .47 V
供应电流 ICC Typical @ LVPECL Load, TA = +25°C 65 80 mA
输出负载 RL Terminated to VCC ‐ 2 .0V 50 Ohms
工作温度 TA ‐ 20

‐40
+25 +70
+85
°C
储存温度 TSTG ‐40 +100 °C
频率范围 O 100 ‐ 250 MHz
频率稳定度 Δf/fO ±20ppm stability, ‐ 20°C to +70°C only 20, 25 or 50 ±ppm
绝对拉力范围 APR Frequencies ≥200MHz, APR is ±30ppm 50 ±ppm
老化 Δf/f25 First Year @ +25°C, nominal VCC and VC ‐ 3 3 ppm
输出类型 LVPECL
输出电压水平 VOH

VOL
LVPECL Load, ‐40°C to +85°C
LVPECL Load, ‐40°C to +85°C
VCC ‐ 1.085

VCC ‐ 1.810


VCC ‐ 0.880

VCC ‐ 1.620
V
输出占空比 SYM @ VCC ‐ 1 .3V 45 55 %
上升和下降的时间 TR, TF @ 20%/80% Levels 0 .3 1 .0 ns
启动时间 TS Application of VCC 5 10 ms
相位抖动,RMS tjrms Bandwidth 12 kHz ‐ 20 MHz 90 500 fs
相位噪音 See Typical Plots

yijin-3

CTS-345LB5C1000T-100MHz-LVPECL-3.3V-25PPM-5032

345 5032 VCXO

345(1)

CTS原厂代码 生产商品牌 型号 类型 频率 输出 电压 频率稳定度 工作温度
345LB3I1228T CTS晶振 345 VCXO 122.88MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB3I1228T CTS晶振 345 VCXO 122.88MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB3I1228T CTS晶振 345 VCXO 122.88MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB3I1562T CTS晶振 345 VCXO 156.25MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB3I1562T CTS晶振 345 VCXO 156.25MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB3I1562T CTS晶振 345 VCXO 156.25MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB3C1228T CTS晶振 345 VCXO 122.88MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB3C1000T CTS晶振 345 VCXO 100MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB5C1000T CTS晶振 345 VCXO 100MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB3I1000T CTS晶振 345 VCXO 100MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB5I1000T CTS晶振 345 VCXO 100MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C1000T CTS晶振 345 VCXO 100MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB3C1250T CTS晶振 345 VCXO 125MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB3I1250T CTS晶振 345 VCXO 125MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB5C1228T CTS晶振 345 VCXO 122.88MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB5C1250T CTS晶振 345 VCXO 125MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB5I1228T CTS晶振 345 VCXO 122.88MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C1228T CTS晶振 345 VCXO 122.88MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB5I1250T CTS晶振 345 VCXO 125MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C1250T CTS晶振 345 VCXO 125MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB5C1536T CTS晶振 345 VCXO 153.6MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB5I1536T CTS晶振 345 VCXO 153.6MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C1536T CTS晶振 345 VCXO 153.6MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB3C1536T CTS晶振 345 VCXO 153.6MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB5C1555T CTS晶振 345 VCXO 155.52MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB5I1555T CTS晶振 345 VCXO 155.52MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C1555T CTS晶振 345 VCXO 155.52MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB3I1536T CTS晶振 345 VCXO 153.6MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB3C1555T CTS晶振 345 VCXO 155.52MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB3C1562T CTS晶振 345 VCXO 156.25MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB3I1555T CTS晶振 345 VCXO 155.52MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB5C1562T CTS晶振 345 VCXO 156.25MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB5I1562T CTS晶振 345 VCXO 156.25MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C1562T CTS晶振 345 VCXO 156.25MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB3C1660T CTS晶振 345 VCXO 166MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB5C1660T CTS晶振 345 VCXO 166MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB3I1660T CTS晶振 345 VCXO 166MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB5I1660T CTS晶振 345 VCXO 166MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C1660T CTS晶振 345 VCXO 166MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB3C2000T CTS晶振 345 VCXO 200MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB3C2048T CTS晶振 345 VCXO 204.8MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB3I2000T CTS晶振 345 VCXO 200MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB3I2048T CTS晶振 345 VCXO 204.8MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB5C2000T CTS晶振 345 VCXO 200MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB5I2000T CTS晶振 345 VCXO 200MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C2000T CTS晶振 345 VCXO 200MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB5C2048T CTS晶振 345 VCXO 204.8MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
345LB5I2048T CTS晶振 345 VCXO 204.8MHz LVPECL 3.3V ±25ppm -40°C ~ 85°C
345LB6C2048T CTS晶振 345 VCXO 204.8MHz LVPECL 3.3V ±20ppm -20°C ~ 70°C
345LB3C2457T CTS晶振 345 VCXO 245.76MHz LVPECL 3.3V ±50ppm -20°C ~ 70°C
345LB3I2457T CTS晶振 345 VCXO 245.76MHz LVPECL 3.3V ±50ppm -40°C ~ 85°C
345LB5C2457T CTS晶振 345 VCXO 245.76MHz LVPECL 3.3V ±25ppm -20°C ~ 70°C
