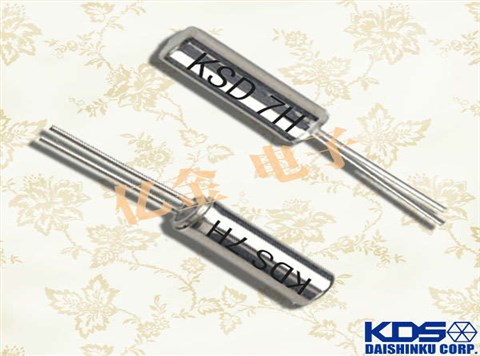

KDS柱形晶振DT-26,1TD075BHNS001时钟晶振,32.768K插件晶振

产品简介

KDS柱形晶振DT-26,1TD075BHNS001时钟晶振,32.768K插件晶振，日本进口KDS大真空晶振，32.768K插件晶振，圆柱晶振，两脚插件晶振，1TD075BHNS001石英晶体谐振器，音叉型水晶振子，该产品是以手表用为首，从产业机器到民生，家电产品作为手表（功能）用振子，广泛使用的低消耗电力振子。

32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

产品详情

yijin-1

32.768K系列产品本身具有体积小，厚度薄，重量轻等特点，此音叉型石英晶体谐振器，晶振产品本身具备优良的耐热性，耐环境特性，在办公自动化，家电领域，移动通信领域可发挥优良的电气特性。符合无铅标准，满足无铅焊接的回流温度曲线要求，金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

yijin-2

KDS柱形晶振DT-26,1TD075BHNS001时钟晶振,32.768K插件晶振，参数图

型名	DT-26
周波数範囲	32.768kHz
負荷容量	12.5pF（1）
励振レベル	1.0μW（2.0μW max.）
周波数許容偏差	±20×10^-6（at 25℃）
直列抵抗	40kΩ max.（2）
頂点温度	＋25℃±5℃
二次温度係数	-0.04×10^-6/℃²max.
動作温度範囲	-10~＋60℃
保存温度範囲	-20~＋70℃
並列容量	1.1pF typ.

yijin-3

KDS柱形晶振DT-26,1TD075BHNS001时钟晶振,32.768K插件晶振，尺寸图

yijin-4

KDS柱形晶振DT-26,1TD075BHNS001时钟晶振,32.768K插件晶振

注意事项：
粘合剂
请勿使用可能导致32.768KHZ晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.KDS柱形晶振DT-26,1TD075BHNS001时钟晶振,32.768K插件晶振
热影响
重复的温度巨大变化可能会降低受损害的无源晶体的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

品牌	原厂代码	型号	尺寸	频率
KDS晶振	1TD125DGNS003	DT-26	206	32.768KHz
KDS晶振	1TD125DHNS036	DT-26	206	32.768KHz
KDS晶振	1TD125DHNS002	DT-26	206	32.768KHz
KDS无源晶振	1TD060DHNS014	DT-26	206	32.768KHz
KDS晶振	1TD125BHNS001	DT-26	206	32.768KHz
KDS晶振	1TD075BHNS001	DT-26	206	32.768KHz
KDS晶振	1TD125BFNS001	DT-26	206	32.768KHz
KDS晶振	1TD1001HNS001	DT-26	206	32.768KHz
KDS晶振	1TD1250HNS005	DT-26	206	32.768KHz
KDS晶振	1TD100FHNS001	DT-26	206	32.768KHz
KDS晶振	1TD125JJNS003	DT-26	206	32.768KHz
KDS晶振	1TD0701GNS002	DT-26	206	32.768KHz
KDS晶振	1TD080DHNS004	DT-26	206	32.768KHz
KDS晶振	1TD125DHNS047	DT-26	206	32.768KHz
KDS晶振	1TD125DFNS009	DT-26	206	32.768KHz
KDS晶振	1TD060DHNS006	DT-26	206	32.768KHz
KDS晶振	1TD080DJNS001	DT-26	206	32.768KHz
KDS晶振	1TD1251FNS004	DT-26	206	32.768KHz
KDS晶振	1TD060DHNS009	DT-26	2*6	32.768KHz
KDS晶振	1TD125DHNS004	DT-26	2*6	32.768KHz
KDS晶振	1TD090DHNS001	DT-26	2*6	32.768KHz
KDS晶振	32ETJS125DJ	DT-26T	2*6	32.768KHz
