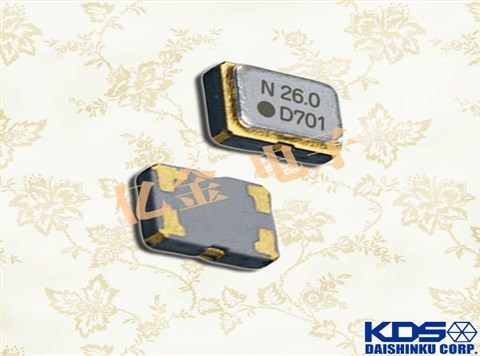

1XXD16368MGA,TCXO振荡器,KDS大真空晶振,DSB211SDN,日本进口晶振，随着科技的高速发展,贴片晶振也逐渐跟着小型化,体积从早期的7050mm,5032mm 等体积到现如今的 2016 贴片晶振,体积的变小也是产品带来了更高的稳定性能。1XXD16368MGA 为日本进口晶振，DSB211SDN系列，该晶振的频率是16.368MHz，尺寸2.0*1.6mm，属于是TCXO振荡器。该KDS大真空晶振支持低电压，低相位噪音，单体结构，多用于手机、GPS/GNSS、工业用无线通信设备等。

1XXD16368MGA,TCXO振荡器,KDS大真空晶振,DSB211SDN,日本进口晶振

温度补偿晶体振荡器又称温补晶振，是在一定的温度范围内通过一定的补偿方式（比如电容补偿、热敏电阻网络补偿等）而保持晶体振荡器的输出频率在一定的精度范围内的晶体振荡器。它具有开机特性好、功耗低、频率-温度稳定性高等特点。

1XXD16368MGA,TCXO振荡器,KDS大真空晶振,DSB211SDN,日本进口晶振

类型	DSB211SDN (TCXO)
频率范围	12.288?52MHz
标准频率	16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
电源电压范围	+1.68 to +3.5V
电源电压 （VCC)	+1.8V / +2.6V / +2.8V / +3.0V / +3.3V
电流消耗	+1.5mA max. (f≦26MHz) / +2.0mA max. (26
输出电平	0.8Vp-p min. (f≦52MHz) (Clipped Sinewave/DC-coupled)
输出负载	10kΩ//10pF
频率稳定性	±0.5×10-6，±2.5×10-6 以下 / -30 至 +85°C ±0.5×10-6，±2.5×10-6 以下 / -40 至 +85°C
启动时间	最大 2.0ms
包装单位	3000 个/卷 （Φ180）

1XXD16368MGA,TCXO振荡器,KDS大真空晶振,DSB211SDN,日本进口晶振

1XXD16368MGA,TCXO振荡器,KDS大真空晶振,DSB211SDN,日本进口晶振

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3：化学制剂/ pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4：粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

5：卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
