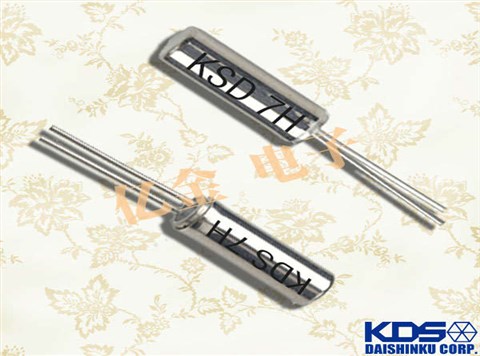

KDS大真空DT-26,1TD1001HNS001无源晶振,音叉表晶

产品简介

KDS大真空DT-26,1TD1001HNS001无源晶振,音叉表晶，日本进口KDS大真空晶振，音叉表晶32.768K晶振，圆柱晶振，两脚插件晶振，1TD1001HNS001无源晶振,石英晶体谐振器，音叉型水晶振子，无铅环保晶振,该产品是以手表用为首，从产业机器到民生，家电产品作为手表（功能）用振子，广泛使用的低消耗电力振子。

32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768K或其倍频。32.768K晶振的负载电容都是12.5pF。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。

产品详情

yijin-1

yijin-2

KDS大真空DT-26,1TD1001HNS001无源晶振,音叉表晶，参数图

型名	DT-26
周波数範囲	32.768kHz
負荷容量	12.5pF（1）
励振レベル	1.0μW（2.0μW max.）
周波数許容偏差	±20×10-6（at 25℃）
直列抵抗	40kΩ max.（2）
頂点温度	＋25℃±5℃
二次温度係数	-0.04×10-6/℃2max.
動作温度範囲	-10~＋60℃
保存温度範囲	-20~＋70℃
並列容量	1.1pF typ.

yijin-3

KDS大真空DT-26,1TD1001HNS001无源晶振,音叉表晶，尺寸图

yijin-4

KDS大真空DT-26,1TD1001HNS001无源晶振,音叉表晶

注意事项：
粘合剂
请勿使用可能导致32.768KHZ晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.KDS大真空DT-26,1TD1001HNS001无源晶振,音叉表晶
热影响
重复的温度巨大变化可能会降低受损害的晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

品牌	大真空石英晶振	型号	尺寸	频率
KDS晶振	1TD125DGNS003	DT-26	2*6	32.768KHz
KDS晶振	1TD125DHNS036	DT-26	2*6	32.768KHz
KDS晶振	1TD125DHNS002	DT-26	2*6	32.768KHz
KDS晶振	1TD060DHNS014	DT-26	2*6	32.768KHz
KDS晶振	1TD125BHNS001	DT-26	2*6	32.768KHz
KDS晶振	1TD075BHNS001	DT-26	2*6	32.768KHz
KDS晶振	1TD125BFNS001	DT-26	2*6	32.768KHz
KDS晶振	1TD1001HNS001	DT-26	2*6	32.768KHz
KDS晶振	1TD1250HNS005	DT-26	2*6	32.768KHz
KDS晶振	1TD100FHNS001	DT-26	2*6	32.768KHz
KDS晶振	1TD125JJNS003	DT-26	2*6	32.768KHz
KDS晶振	1TD0701GNS002	DT-26	2*6	32.768KHz
KDS晶振	1TD080DHNS004	DT-26	2*6	32.768KHz
KDS晶振	1TD125DHNS047	DT-26	2*6	32.768K晶振
KDS晶振	1TD125DFNS009	DT-26	2*6	32.768KHz
KDS晶振	1TD060DHNS006	DT-26	2*6	32.768KHz
KDS晶振	1TD080DJNS001	DT-26	2*6	32.768KHz
KDS晶振	1TD1251FNS004	DT-26	2*6	32.768KHz
KDS晶振	1TD060DHNS009	DT-26	2*6	32.768KHz
KDS晶振	1TD125DHNS004	DT-26	2*6	32.768KHz
KDS晶振	1TD090DHNS001	DT-26	2*6	32.768KHz
KDS晶振	32ETJS125DJ	DT-26T	2*6	32.768KHz
