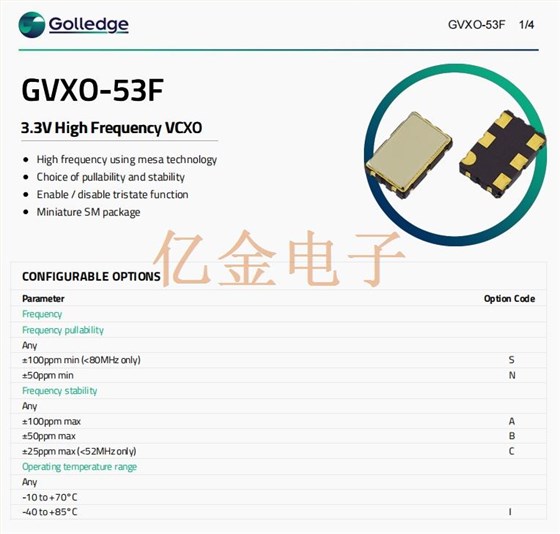

GVXO-53F晶振,VCXO振荡器,高利奇进口晶振,GVXO-53F/NC 27.000MHZ,7050石英贴片

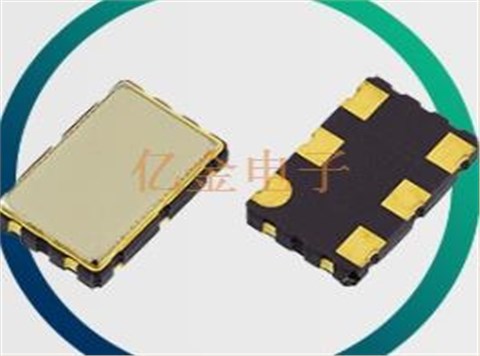

GVXO-53F/NC 27.000MHz晶振采用 7050贴片封装(5x7mm贴片晶振),在有限空间内实现高密度电路布局。其标准化尺寸兼容主流贴片工艺,支持自动化生产,大幅提升组装效率,适用于5G通信模块、车载电子、工业控制器等空间受限场景,助力设备小型化与轻量化。结合Golledge晶振的技术积淀,为高速通信、智能汽车、工业4.0等前沿领域提供高性价比的时钟解决方案,推动电子系统向更高精度与更强环境适应性演进。
作为 VCXO晶振,支持通过外部电压(0.3V至3.3V)实时微调输出频率(调节范围±50ppm至±150ppm),灵活应对温度漂移、信号干扰等动态环境变化。这一特性使其在以下场景中表现卓越:通信基站、高速数据传输、雷达系统。
GVXO-53F晶振,VCXO振荡器,高利奇进口晶振,GVXO-53F/NC 27.000MHZ,7050石英贴片
| 频率范围 | 1.0 ~ 125兆赫 |

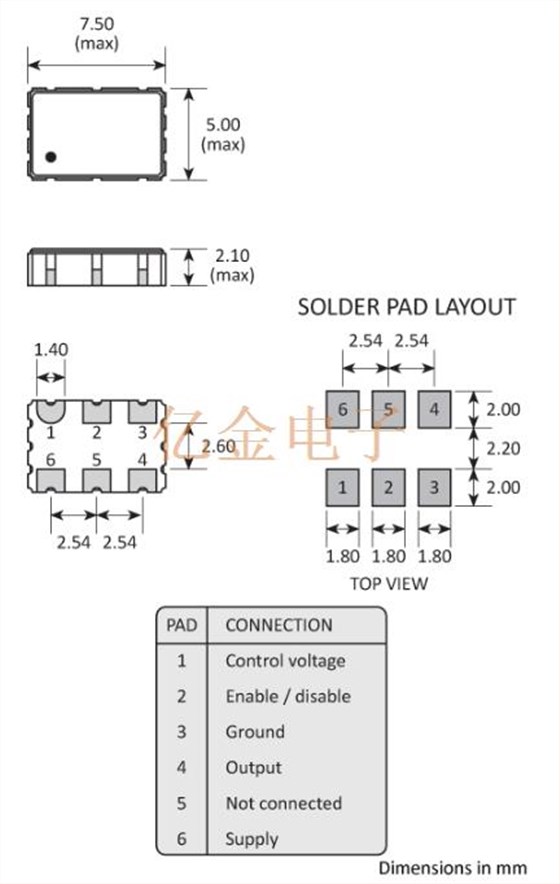

| 尺寸 | 7.5 x 5.0 x 2.1 毫米 |
| 电压控制 | +1.65V ±1.5V,10% 线性度 |
| 储存温度范围 | -40 至 +85°C |
| 电源电压 (VDD 系列) | +3.3V (±0.3V) |
| 电源电流 | 最大 15mA (1.0 ~ 30.0MHz) |
| 最大 25mA (>30.0 ~ 52.0MHz) | |
| 最大 35mA (>52.0 ~ 125MHz) | |
| 驾驶能力 | 15pF CMOS |
| 逻辑电平 | “0”电平 = 10%VDD 系列最大 |
| “1”电平 = 90%VDD 系列分钟 | |
| 输出电流 | “0”电平 = 4.0mA min |
| “1”电平 = -1.0mA min | |
| 波形对称性 | 最大 40:60 |
| 上升/下降时间 | 最大 5ns (20%~80%VDD 系列) |
| 启动时间 | 最大 10ms |
| 启用/禁用功能 | 三态(通过焊盘 2 控制) |
| 启用/禁用时间 | 最大 150ns / 150ns |
GVXO-53F晶振,VCXO振荡器,高利奇进口晶振,GVXO-53F/NC 27.000MHZ,7050石英贴片
GVXO-53F晶振,VCXO振荡器,高利奇进口晶振,GVXO-53F/NC 27.000MHZ,7050石英贴片
所有石英晶振产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
