日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.
日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发小体积SPXO晶体振荡器,石英晶振,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.
日本大真空株式会社,KDS晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.
日本株式会社大真空KDS晶振发展史：
1959年在在神户市成立加工电子零件和石英晶体,进口晶振,爱普生晶体,KDS晶振,石英水晶振荡子.
1963公司变更为合股公司组织.
1965开始大规模生产石英晶体谐振器,32.768K钟表晶振,温补晶振,石英晶体振荡器等部件.
1970年日本株式会社大真空KDS晶振在东京办事处开业.
1973年开设kurodasho厂（现在的西胁工厂）生产晶体管.
1974年开设川厂（现在的凉厂）是目前人造石英晶体,（SPXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等生产规模最大的.
1976年开设宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产,在加古川市完成新总部.
1977年成立和谐电子公司建立大真空（美国）有限公司开始向美国市场供应晶体谐振器.
1980年开设鸟取工厂（目前鸟取生产部）对晶体谐振器生产增加.同年开始生产石英晶体滤波器和晶振时钟.
1981年建立大真空（香港）公司开始提供音叉型石英晶体谐振器,晶体振荡器,有源晶振的香港和中国市场.
1983年大阪证券交易所二期上市.
1984年独立完成中心实验室,开设德岛工厂（目前德岛生产部）作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器,开始大规模生产光学低通滤波器.
1985年打开德岛第二厂开始生产陶瓷产品,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市.
1987名古屋办事处开业.开始的温度补偿晶体振荡器（TCXO晶振）生产和电压控制晶体振荡器（VCXO）.
1988建立大真空（新加坡）有限公司加强在东盟地区销售.
1989更改公司名称大真空第三十周年.建立了PT.KDS印度尼西亚启动海外生产晶体谐振器.
1990-1991大阪证券交易所第一节上市.建立大真空（德国）公司加强在欧洲的销售.
1993建立了天津该公司开始音叉型石英晶体谐振器,石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体的海外生产.
1996日本株式会社大真空KDS晶振获得ISO9001（国际标准化组织质量管理标准）.
1998（获得QS9000质量标准/汽车质量保证管理体系.）
2000获得ISO14001（环境管理体系由国际标准化组织）,获得ISO / TS 16949（技术规范由国际标准化组织）.
2003扩大生产规模天津加工厂面积,成立上海锐致国际贸易有限公司加强在中国的销售.以和谐电子公司为我公司的综合子公司加强石英晶振,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等器件业务.
2010日本株式会社大真空KDS晶振建立大真空（泰国）有限公司.
2012日本株式会社大真空KDS晶振扩大在加古川市中央实验室的地板尺寸.
2013东京证券交易所第一节上市.

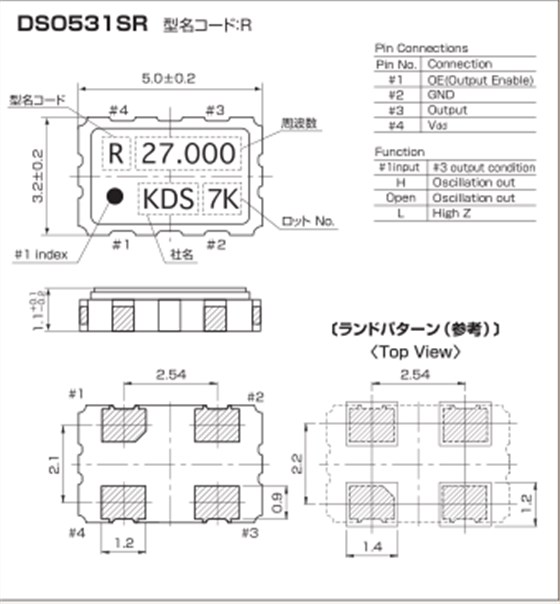

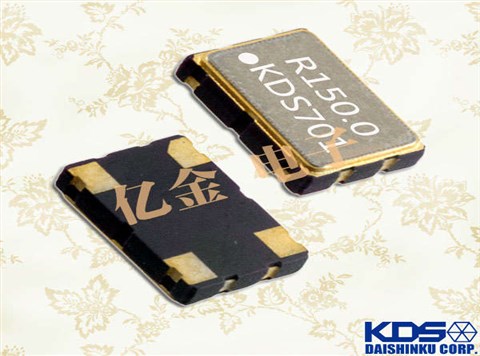

日本大真空晶体,石英晶体振荡器,DSO531SR晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
|
KDS晶振项目 |
符号 |
DSO531SR晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
0.7MHz to 150MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8V to 3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.vc-tcxo.com/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
在使用日本大真空晶体时应注意以下事项
晶振在使用过程中需要注意哪些事项,晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题.日本大真空晶体,石英晶体振荡器,DSO531SR晶振
大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振？
有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间.其实有源晶振在细分的情况下又能分成压控振荡器（VCXO）以及温补晶振(TCXO)这两者又可以合并为压控温补晶振（VC-TCXO）,压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振在使用过程中遇到电压变大或者变小的情况下,产品可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点.
那么温补晶振（TCXO）又有什么特点,温补晶振简单的来说就是在工作过程中起到温度补偿功能,那怎么个温度补偿法呢？其实原理跟压控振荡器一样,比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压.温补晶振在工作过程中如果遇到了温度变化很大的情况下,那这个时候温度补偿就起作用了,比如说温补晶振的基本精度要求是0.5PPM,常温要求是2ppm,那如果低温超出的常温的情况下,晶体的温补功能就会把精度控制在一定的范围内,使精度变化在一个要求值的范围,稳定在高精度要求内给CPU提供稳定的信号.
