日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,石英晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.
日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.
日本大真空株式会社,KDS晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.
日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.
日本株式会社大真空KDS晶振三种信赖行为守则:
可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情.
可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地.
可靠的公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐.

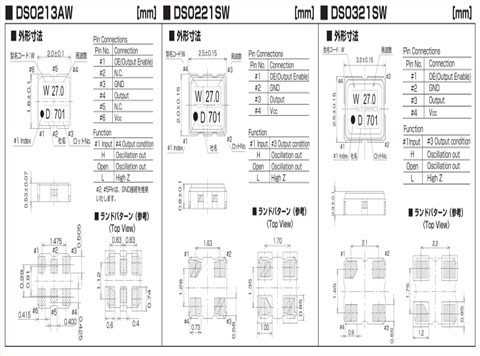

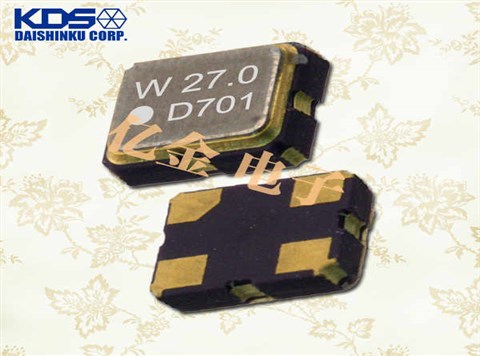

日本大真空晶振,有源晶振,DSO221SW晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.



|
					 KDS晶振项目  |

					 符号  |

					 DSO221SW晶振规格说明  |

					 条件  |

|
					 输出频率范围  |

					 f0  |

					 3MHz to 50MHz  |

					 请联系我们以便获取其它可用频率的相关信息  |

|
					 电源电压  |

					 VCC  |

					 1.8V to 3.3V  |

					 请联系我们以了解更多相关信息  |

|
					 储存温度  |

					 T_stg  |

					 -55℃ to +125℃  |

					 裸存  |

|
					 工作温度  |

					 T_use  |

					 G: -40℃ to +85℃  |

					 请联系我们查看更多资料http://www.vc-tcxo.com/  |

|
					 H: -40℃ to +105℃  |
			|||
|
					 J: -40℃ to +125℃  |
			|||
|
					 频率稳定度  |

					 f_tol  |

					 J: ±50 × 10-6  |


  |

|
					 L: ±100 × 10-6  |
			|||
|
					 T: ±150 × 10-6  |
			|||
|
					 功耗  |

					 ICC  |

					 3.5 mA Max.  |

					 无负载条件、最大工作频率  |

|
					 待机电流  |

					 I_std  |

					 3.3μA Max.  |

					 ST=GND  |

|
					 占空比  |

					 SYM  |

					 45 % to 55 %  |

					 50 % VCC 极, L_CMOS≦15 pF  |

|
					 输出电压  |

					 VOH  |

					 VCC-0.4V Min.  |


  |

|
					 VOL  |

					 0.4 V Max.  |


  |
			|
|
					 输出负载条件  |

					 L_CMOS  |

					 15 pF Max.  |


  |

|
					 输入电压  |

					 VIH  |

					 80% VCCMax.  |

					 ST终端  |

|
					 VIL  |

					 20 % VCCMax.  |
			||
|
					 上升/下降时间  |

					 tr / tf  |

					 4 ns Max.  |

					 20 % VCCto 80 % VCC极, L_CMOS=15 pF  |

|
					 振荡启动时间  |

					 t_str  |

					 3 ms Max.  |

					 t=0 at 90 %  |

|
					 频率老化  |

					 f_aging  |

					 ±3 × 10-6/ year Max.  |

					 +25 ℃, 初年度,第一年  |





在使用日本大真空晶振时应注意以下事项:
晶振在使用过程中需要注意哪些事项,晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题.
大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振?
有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间.其实有源晶振在细分的情况下又能分成压控振荡器(VCXO)以及温补晶振(TCXO晶振)这两者又可以合并为压控温补晶振(VC-TCXO),压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振在使用过程中遇到电压变大或者变小的情况下,产品可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点.日本大真空晶振,有源晶振,DSO221SW晶振
那么温补晶振(TCXO晶振)又有什么特点,温补晶振简单的来说就是在工作过程中起到温度补偿功能,那怎么个温度补偿法呢?其实原理跟压控振荡器一样,比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压.温补晶振在工作过程中如果遇到了温度变化很大的情况下,那这个时候温度补偿就起作用了,比如说温补晶振的基本精度要求是0.5PPM,常温要求是2ppm,那如果低温超出的常温的情况下,晶体的温补功能就会把精度控制在一定的范围内,使精度变化在一个要求值的范围,稳定在高精度要求内给CPU提供稳定的信号.
