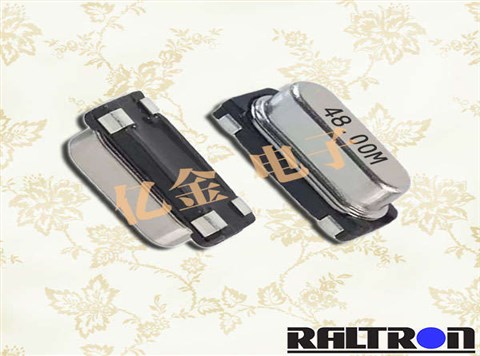

Raltron晶振,石英晶体谐振器,AS-4PD晶振,石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.

对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品（如部分定单的 UM-1）,会在 X 轴方向进行拉弦（切掉一小部分）,以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

yijin-2

Raltron晶振规格	单位	AS-4PD晶振频率范围	石英晶振基本条件
标准频率	f_nom	3.2MHZ~70MHZ	标准频率
储存温度	T_stg	-40°C～+85°C	裸存
工作温度	T_use	-20°C～+70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.VC-tcxo.com
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

yijin-3

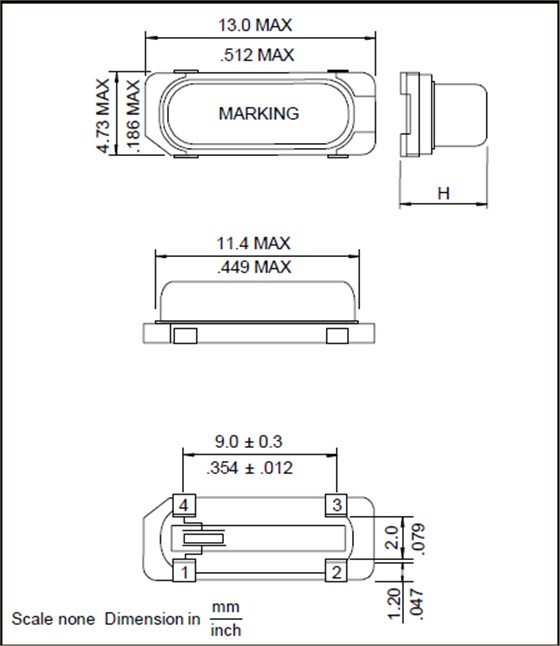

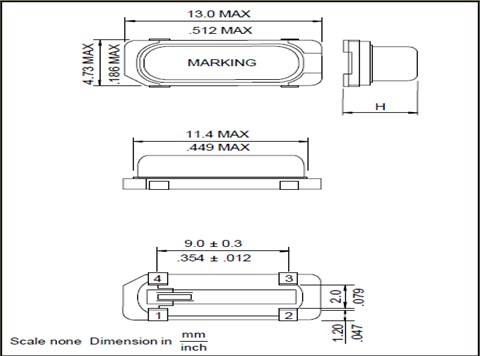

AS-4PD- 13_4.7

yijin-4 在使用Raltron晶振时应注意以下事项：

晶体产品线路焊接安装时注意事项

耐焊性：

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.Raltron晶振,石英晶体谐振器,AS-4PD晶振

（1）柱面式产品和DIP产品

晶振产品类型	晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下比如：椭圆形引脚插件,圆柱晶体引脚插件	手工焊接+300°C或低于3秒钟请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°	+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C
