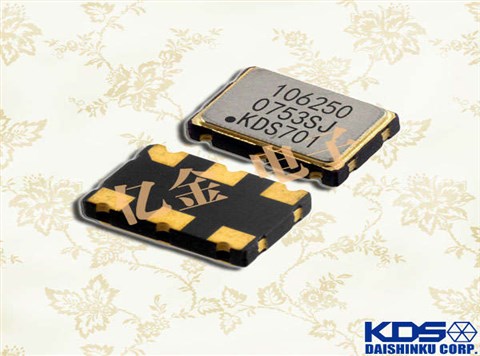

日本KDS压控晶振,DSV753SV室外6G发射器晶振,1XVB046080VB压控晶振

日本KDS压控晶振,DSV753SV室外6G发射器晶振,1XVB046080VB压控晶振日本KDS压控晶振,DSV753SV室外6G发射器晶振,1XVB046080VB压控晶振

产品简介

日本KDS压控晶振,DSV753SV室外6G发射器晶振,1XVB046080VB压控晶振,日本KDS晶振公司,小尺寸晶振,7050晶振,6G物联网终端晶振,6G室外基站晶振,6G发射器晶振,压控晶振,有源晶振,石英晶振,KDS贴片晶振外形尺寸7.3×4.9×1.5mm,小型SMD-VCXO(0.06cc),DSV753S系列支持4种输出电平CMOS、LV-PECL、LVDS和HCSL,支持差速器输出(LV-PECL,LVDS,HCSL),低抖动,带三状态功能,用途,光传输设备、无线收发装置、数字影像设备、HDTV相关设备

产品详情

KDS-1

yijin-1

日本KDS压控晶振,DSV753SV室外6G发射器晶振,1XVB046080VB压控晶振,日本大真空晶振公司,小尺寸晶振,7050晶振,6G物联网终端晶振,6G室外基站晶振,6G发射器晶振,压控晶振,有源晶振,石英晶振,KDS贴片晶振外形尺寸7.3×4.9×1.5mm,小型SMD-VCXO(0.06cc),DSV753S系列支持4种输出电平CMOS、LV-PECL、LVDS和HCSL,支持差速器输出(LV-PECL,LVDS,HCSL),低抖动,带三状态功能,用途,光传输设备、无线收发装置、数字影像设备、HDTV相关设备

yijin-2

日本KDS压控晶振,DSV753SV室外6G发射器晶振,1XVB046080VB压控晶振

項目 型名 記号 DSV753SV DSV753SB DSV753SK DSV753SJ DSV753SD
输出类型 CMOS LV-PECL LVDS HCSL
频率范围 fo 2~170MHz 4~50MHz 40~170MHz 80~170MHz 80~170MHz
电源电压 VCC +3.3V±0.33V +5.0V±0.5V +3.3V±0. 165V
频率控制电压 Vcont +1.65V±1.35V +2.5V±2.0V +1.65V±1.65V
储存温度范围 T_stg −40℃~85℃
工作温度范围 T_use −10℃~70℃ / −40℃~85℃
温度范围内的频率偏差度 f_tol ±50 X 10 −6max.
频率容差 f_cont ±100 X 10 −6min. [Positive Slope]
消耗电流 ICC
12mA max.(2≦fo≦90MHz)
25mA max.(80≦fo≦170MHz)
[No Load]
15mA max.
[No Load]
50mA max. 30mA max. 40mA max.
待机时电流(# 2引脚“L”) I_std
5mA max.(2≦fo≦90MHz)
30μA max.(80≦fo≦170MHz)
8mA max. 30μA max.
输出负荷 Load 15pF max. 50Ω to VCC−2V 100Ω(Output-OutputN) 50Ω
波形识别器 SYM 40%~60%[50% VCCLevel] 40%~60%[at outputs cross point]
零电平电压 VOL VCC×0. 1 max. VCC −1.81V~VCC− 1.62V −150mV~150mV
一级电压 VOH VCC×0.9 min. VCC −1.025V~VCC−0.88V 600mV~850mV
上升时间和下降时间 tr, tf
10ns max. (2≦fo≦40MHz)
6ns max. (40<fo≦54MHz)
4ns max. (54<fo≦90MHz)
2ns max. (80≦fo≦170MHz)
[10~90% VCC Level]
10ns max.
[10~90% VCCLevel]
0.5ns max.
[20~80% Output,OutputN]
0.5ns max.
[0. 175~0.525V Level]
差动输出电压 VOD1 , VOD2 0.247V~0.454V
差动输出误差 ⊿VOD
50mV
[⊿VOD=|VOD1−VOD2|]
偏移电压 VOS 1. 125V~1.375V
偏移误差 ⊿VOS 50mV
交叉点电压 Vcr 250mV~550mV
OE端子0电平输入电压 VIL VCC ×0.3 max.
OE端子一级输入电压 VIH VCC ×0.7 min.
输出显示时间 tPLZ
150ns max.(2≦fo≦90MHz)
200ns max. (80≦fo≦170MHz)
150ns max. 200ns max.
输出使能时间 tPZL
150ns max.(2≦fo≦90MHz)
2ms max. (80≦fo≦170MHz)
150ns max. 2ms max.
结束了(1) tRMS 2.4ps typ. (σ)
tp-p 22ps typ. (Peak to peak)
总抖动 tTL 33ps typ. [tDJ + n*tRJ n=14. 1(BER=1*10−12)(2)]
相位抖动 tpj 1ps max. (fo<40MHz,fo offset:12kHz~5MHz、40MHz≦fo,fo offset:12kHz~20MHz))
包装单位 1000pcs/reel(254φ)
yijin-3

日本KDS压控晶振,DSV753SV室外6G发射器晶振,1XVB046080VB压控晶振

DSV753SV

DSV753S系列

品牌 原厂代码 型号 尺寸 频率 负载/电压 精度
KDS晶振 1C240000AB0G DSX321G 3225 40.000MHZ 10PF 10PPM
KDS晶振 1C241600CDAA DSX321G 3225 41.6MHZ 10PF 30PPM
KDS晶振 1AJ043324C SMD-49 11*4.6 4.332MHZ 12PF 20PPM
KDS晶振 1ZZNAE26000AB0J DSX211SH 2016 26.000MHZ 7PF 10PPM
KDS晶振 1AJ17408AAGA SMD-49 11*4.6 17.408MHZ 16PF 50PPM
KDS晶振 1AJ250004B SMD-49 11*4.6 25.000MHZ 20PF 30PPM
KDS晶振 1ZZCAA24000BE0B DSX211G 2016 24.000MHZ 10PF 20PPM
KDS晶振 1N227000BB0AK DSX321G 3225 27.000MHZ 11PF 12PPM
KDS晶振 1N230000AB0C DSX321G 3225 30.000MHZ 10PF 30PPM
KDS晶振 1N240000AB0J DSX321G 3225 40.000MHZ 15PF 15PPM
KDS晶振 1XSE098304AR2 DSO321SR 3225 98.304MHZ 3.3V 50ppm
KDS晶振 1AJ100005B SMD-49 11*4.6 10.000MHZ 12PF 50PPM
KDS晶振 1ZN326000AB0A DSX221SH 2520 26.000MHZ 7PF 10PPM
KDS晶振 1AJ240006AEA SMD-49 11*4.6 24.000MHZ 16PF 50PPM
KDS晶振 1AJ240006AK SMD-49 11*4.6 24.000MHZ 16PF 30PPM
KDS晶振 1AJ240006BB SMD-49 11*4.6 24.000MHZ 16PF 30PPM
KDS晶振 1AJ245765C SMD-49 11*4.6 24.576MHZ 18PF 30PPM
KDS晶振 ZC08759 DSO211AH 2016 25.000MHZ 3.3V 50ppm
KDS晶振 1AR270002GA SMD-49 11*4.6 27.000MHZ 12.9PF 20PPM
KDS晶振 1AR304002A SMD-49 11*4.6 30.400MHZ 12PF 50ppm
KDS晶振 1XXD16367MAA DSB211SDN 2016 16.367MHZ 3.3V 1.5ppm
KDS晶振 ZC12467 DSA211SDN 2016 16.32MHZ 3.3V 1.5ppm
KDS晶振 1XXB16367MAA DSB221SDN 2520 16.367MHZ 2.8V 1.5ppm
KDS晶振 1XXB16369JFA DSB221SDN 2520 16.369MHZ 3.3V 1.5ppm
KDS晶振 ZC09382 DSA535SG 5032 18.432MHZ 3.3V 1.5ppm
KDS晶振 ZC12456 DSB211SDN 2016 16.320MHZ 3.3V 1.5ppm
KDS晶振 1ZNA32000BB0B DSX221G 2520 32.000MHZ 12PF 15ppm
KDS晶振 ZC12965 DSA321SDN 3225 23.04MHZ 3.3V 1.5ppm
KDS晶振 ZC13727 DSX221SH 2520 24.000MHZ 10PF 30ppm
KDS晶振 1ZNA16000AB0P DSX221G 2520 16.000MHZ 9PF 10ppm
KDS晶振 X1H013000B81H HSX531S 5032 13.000MHZ 8PF 10ppm
KDS晶振 X4S013000DA1H-W HSX421S 4025 13.000MHZ 10PF 20ppm
KDS晶振 1XSE009600AV DSO321SV 3225 9.6MHZ 3.3V 100ppm
KDS晶振 1XSE012000AR58 DSO321SR 3225 12.000MHZ 3.3V 50ppm
KDS晶振 1ZZNAE48000ZZ0R DSX211SH 2016 48.000MHZ 7PF 20PPM
KDS晶振 1N227000EE0L DSX321G 3225 27.000MHZ 9PF 50ppm
KDS晶振 1ZZCAA27120BB0D DSX211G 2016 27.12MHZ 10PF 20PPM
KDS晶振 1N226000AA0L DSX321G 3225 26.000MHZ 7.5pf 10ppm
KDS晶振 1N226000AA0G DSX321G 3225 26.000MHZ 12.5PF 10ppm
KDS晶振 1RAK38400CKA DSR211STH 2016 38.4MHZ 7pf 12ppm
KDS晶振 7CG03840A06 DSR1612ATH 1612 38.400MHZ 8PF 10ppm
KDS晶振 1CX40000EE1O DSX840GA 8045 40.000MHZ 18PF 50ppm
KDS晶振 1SF805E1MM LOW PASS FILTER 1/4IN
KDS晶振 1XSA050000AVW DSO751SV 7050 50.000MHZ 3.3V 100ppm
KDS晶振 1ZCP37400AA0H DSX211AL 2016 37.400MHZ
KDS晶振 1XSR025000AR25 DSO751SR 7050 25.000MHZ 3.3V 50ppm
KDS晶振 1AC112893EA AT-49 11*4.6 11.2893MHZ 10PF 20ppm
KDS晶振 1AC125821EA AT-49 11*4.6 12.58291MHZ 8.8PF 20ppm
KDS晶振 1XVD008192VB DSV321SV 3225 8.192MHZ 3.3V 40ppm
KDS晶振 1XVD024000VA DSV321SV 3225 24.000MHZ 3.3V 40ppm
KDS晶振 1AR245766AZ SMD-49 11*4.6 24.576MHZ 20PF 30ppm
KDS晶振 1AR245766BE SMD-49 11*4.6 24.576MHZ
KDS晶振 1AR270002CG SMD-49 11*4.6 27.000MHZ 10PF 20PPM
KDS晶振 1AR270002CGA SMD-49 11*4.6 27.000MHZ 10PF 30PPM
KDS晶振 1N226000AA0E DSX321G 3225 26.000MHZ 8.1PF 10PPM
KDS晶振 1AR270002EH SMD-49 11*4.6 27.000MHZ 12PF 20PPM
KDS晶振 1AV270002BA SMD-49 11*4.6 27.000MHZ 16PF 50PPM
KDS晶振 1AY289002DB AT-49 11*4.6 28.900MHZ 12PF 50PPM
KDS晶振 1C228322EE0D DSX321G 3225 28.322MHZ 10PF 50PPM
KDS晶振 1C254000CC0C DSX321G 3225 54.000MHZ 10PF 30PPM
KDS晶振 1C319200AA0A DSX321G 3225 19.200MHZ 8PF 10PPM
KDS晶振 1C338400AA0B DSX321G 3225 38.400MHZ 10PF 10PPM
KDS晶振 1C707600CC1B DSX530GA 5032 7.600MHZ 10PF 30PPM
KDS晶振 1C736864CC1A DSX530GA 5032 36.864MHZ 8PF 25PPM
KDS晶振 1CW04000KK3C DSX151GAL 11.8*5.5 4.000MHZ
KDS晶振 1CW08192EK3A DSX151GAL 11.8*5.5 8.192MHZ 15PF 20ppm
KDS晶振 1D21407AQ3 DSF753SAF 7050 21.400MHZ
KDS晶振 1D44818GQ1 DSF753SBF 7050 44.85MHZ
KDS晶振 1D51610GQ1 DSF753SBF 7050 51.65MHZ
KDS晶振 1HX12288CD1A DSX840GA 8045 12.288MHZ 20PF 30PPM
KDS晶振 1AR270002CQ SMD-49 11*4.6 27.000MHZ 10PF 30ppm
KDS晶振 1XTW16368FEA DSB321SCL 3225 16.368MHZ 2.8V 2.5ppm
