Pletronics进口晶振,SM55振荡器,低抖动晶振,SM5545JEW-12.288MDK,CMOS振荡器 SM5545JEW-12.288MDK 是 Pletronics 生产的进口低抖动 CMOS 振荡器。它能输出精准的 12.288MHz 频率，为电子设备提供稳定的时钟基准。低抖动特性确保信号稳定，有效提升设备的精准性和可靠性。CMOS 输出具备低功耗、高噪声容限等优势，适配性强。紧凑设计便于安装和集成。广泛应用于通信、计算机、工业控制等领域，有助于提高设备的性能和运行稳定性，是一款值得信赖的晶振产品。

产品详情

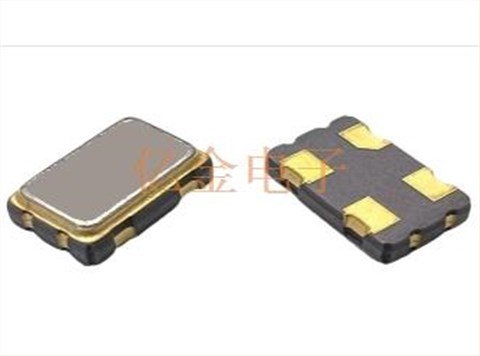

yijin-1 Pletronics进口晶振,SM55振荡器,低抖动晶振,SM5545JEW-12.288MDK,CMOS振荡器

Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.

在对时钟信号稳定性要求极高的电子设备领域，Pletronics 的 SM5545JEW - 12.288MDK 进口晶振展现出卓越性能。作为一款进口的CMOS输出振荡器，它以低抖动特性脱颖而出。低抖动意味着该晶振能输出极其稳定的 12.288MHz 频率信号。在电子设备运行时，稳定的时钟信号是确保各功能模块精准协作的关键。比如在通信设备中，精准的频率能保证信号的准确调制与解调，减少数据传输中的误码率；在数据处理系统里，能确保数据的有序处理和高效传输。其 CMOS 输出具有低功耗、高噪声容限等优点，能与多种电子电路良好适配。该有源晶振采用紧凑设计，便于集成到各类电路板中。凭借出色的性能，它广泛应用于通信、计算机、工业控制等领域，为设备的稳定运行提供了坚实保障。

yijin-2 Pletronics进口晶振,SM55振荡器,低抖动晶振,SM5545JEW-12.288MDK,CMOS振荡器

Parameter	Min	Typ	Max	Unit
Frequency Range2	1.25	-	170	MHz
Frequency Stability2 ± 20 =20*, ± 25 =44, ± 50 =45	±20	-	±50	ppm
Operating Temperature Range2	-10 -20 -40	- - -	+70 +70 +85	°C
Supply Voltage1, 2VCC	2.25	2.50	2.75	V
Output Waveform	CMOS
Duty Cycle	45	-	55	%
Output VHIGH	VCC- 0.4	-	-	V
Output VLOW	-	-	0.4	V
Output TRISEand TFALL	-	1	5	ns
Startup Time	-	-	10	ms
VDISABLE	-	-	30	%
VENABLE	70	-		%
Enable Time	-	-	100	ns
Disable Time	-	-	200	ns
Enable/Disable Internal Pull-up	30	70	150	KΩ
Output Leakage VOUT= VCC VOUT= 0V	-10 -10	-	+10 +10	µA
Standby Current	-	-	10	µA
Phase Noise 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz	-	-78 -107 -132 -144 -151 -155 -158	-	dBc/Hz
Storage Temperature Range	-55	-	+125	°C

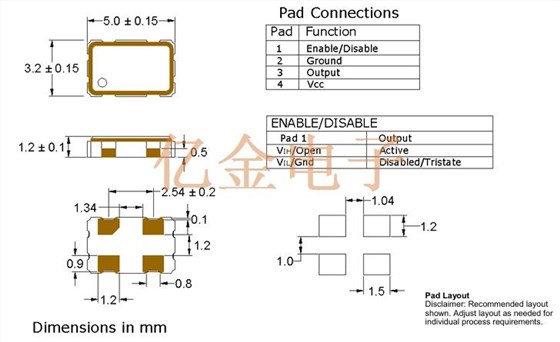

yijin-3 Pletronics进口晶振,SM55振荡器,低抖动晶振,SM5545JEW-12.288MDK,CMOS振荡器

yijin-4

Pletronics进口晶振,SM55振荡器,低抖动晶振,SM5545JEW-12.288MDK,CMOS振荡器
所有有源晶振产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用石英晶振产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
