KDS晶振,VC-TCXO晶振,DSA221SE晶振

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括石英晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.

日本大真空株式会社,KDS晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.

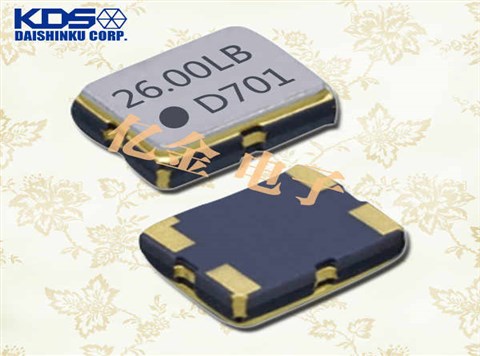

KDS晶振,VC-TCXO晶振,DSA221SE晶振,具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊） 无铅产品.满足无铅焊接的回流温度曲线要求.

石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）.

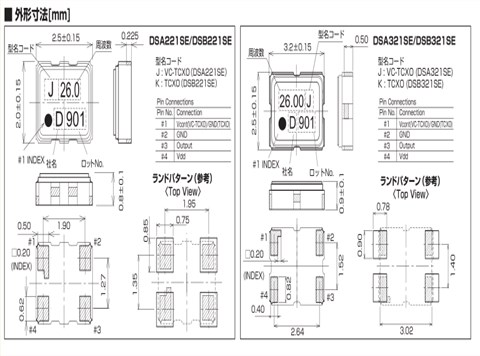

KDS晶振型号		DSA221SE晶振
输出频率范围		9.6~40MHz
标准频率		19.2MHz/26MHz/38.4MHz/40MHz
电源电压范围		+1.8V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-获取等多晶振参数信息请联系我们http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6max./-30~+85℃ ±1.0×10-6,±2.5×10-6max./-40~+85℃（Option）
	电源电压特性	±0.2×10-6max.（VCC±5%）
	负载变化特性	±0.2×10-6max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6max./year
频率控制	控制灵敏度	±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V ±3.0×10-6,±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V
	频率控制极性	正极性

1. 在使用KDS晶振时应注意以下事项

2. 晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
   晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

   1:机械振动的影响

   当KDS晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

   2:PCB设计指导

   (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

   (2) 在设计时请参考相应的推荐封装.

   (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

   (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

   存储事项

   (1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些高精密压控温补有源晶振,石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
   正常温度和湿度：
   温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.

   (2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
