AKER晶体,C7S无源谐振器,C7S-16.000-18-3050-3-R晶振,贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
AKER晶振科技成立于西元1990年,主要从事石英元件产品的研发、包含石英晶体,贴片晶振,耐高温晶振,有源晶振,石英晶体振荡器,压控温补晶振,差分晶振等制造及销售。拥有深厚的研发技术底蕴,为晶体振荡器之专业制造公司。深耕台湾、布局全球。在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进。
AKER晶体,C7S无源谐振器,C7S-16.000-18-3050-3-R晶振,科技不断的进步,安碁科技亦不断提升技术服务。透过与客户紧密的互动,了解客户需求,提供客户全方位的技术支援─Total Solution; 贯彻安碁AKER晶振诚信为首、专业化客户服务及品质优先的理念。公司愿景-追求卓越,不断创新,与客户一同成长,成为客户在频率控制元件领域的最佳伙伴。

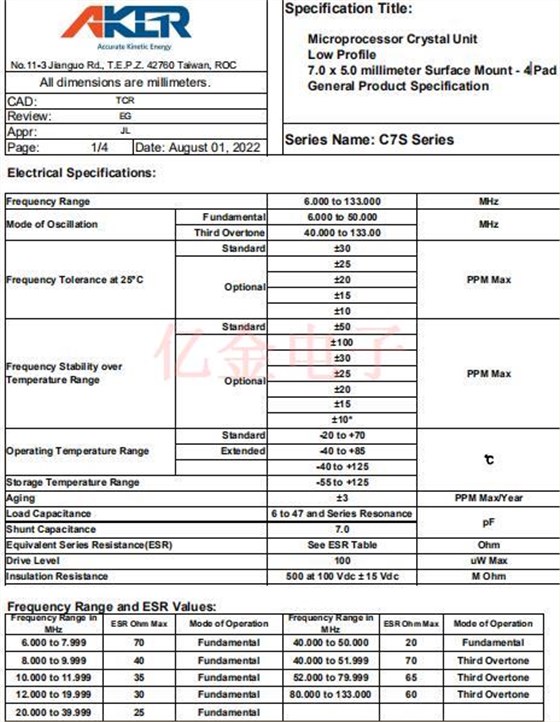

FrequencyRange | 6.000 to 133.000 | MHz | |||||||||||||||||||||||||
ModeofOscillation | Fundamental | 6.000 to 52.000 | MHz | ||||||||||||||||||||||||
Third Overtone | 40.000 to 133.00 | MHz | |||||||||||||||||||||||||
FrequencyToleranceat25°C | Standard | ±30 | PPMMax(Note1) | ||||||||||||||||||||||||
Optional | ±25 | ||||||||||||||||||||||||||
±20 | |||||||||||||||||||||||||||
±15 | |||||||||||||||||||||||||||
±10 | |||||||||||||||||||||||||||
FrequencyStabilityoverTemperatureRange | Standard | ±50 | PPMMax(Note1) | ||||||||||||||||||||||||
Optional | ±100 | ||||||||||||||||||||||||||
±30 | |||||||||||||||||||||||||||
±25 | |||||||||||||||||||||||||||
±20 | |||||||||||||||||||||||||||
±15 | |||||||||||||||||||||||||||
±10* | |||||||||||||||||||||||||||
OperatingTemperatureRange | Standard | -20to+70 | ℃ | ||||||||||||||||||||||||
Extended | -40to+85 | ||||||||||||||||||||||||||
-40to+125 | |||||||||||||||||||||||||||
StorageTemperatureRange | -55to+125 | ||||||||||||||||||||||||||
Aging | ±3 | PPMMax/Year | |||||||||||||||||||||||||
LoadCapacitance | 6to47andSeriesResonance | pF | |||||||||||||||||||||||||
ShuntCapacitance | 7.0 | ||||||||||||||||||||||||||
EquivalentSeriesResistance(ESR) | SeeESRTable | Ohm | |||||||||||||||||||||||||
DriveLevel | 100 | uWMax | |||||||||||||||||||||||||
InsulationResistance | 500at100Vdc±15Vdc |
MOhm |
AKER晶振在使用晶振时应注意以下事项:
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种无源石英晶体,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.AKER晶体,C7S无源谐振器,C7S-16.000-18-3050-3-R晶振.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致贴片石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用进口晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
