振荡器设计需要留意的几个点

2020-01-08 17:22:53

如果你接触久了电子产品这一块,应该就大致了解振荡器在产品中作用,也就是在系统内部起到一个震荡的作用,通过稳定的频率保障产品运转,当然你看多了这类电子就会发现,现在的石英晶体振荡器都是越做越小,性能也是越来越高,对于振荡器的设计也是上升了一个新高度,那么振荡器设计需要留意哪几个点呢?接下来我们一起揭晓.

1驱动等级

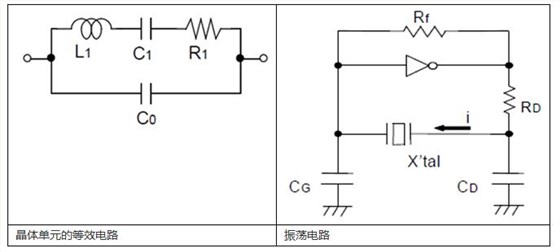

驱动级表示使晶体单元振荡所需的电功率,可以使用以下公式计算.驱动等级(P)=I²⋅Re其中,I表示晶体单元中流过的电流,Re表示晶体单元的有效电阻,Re表示R1(1 + Co / CL)².如果驱动电平(P)超过指定的电平,则振荡频率将偏移.发生这种情况的原因是,功率水平过高会导致贴片晶振受力,进而导致温度升高.如果对晶体单元施加过大的驱动功率,则可能会恶化或损坏特性.

振荡器设计需要留意的几个点

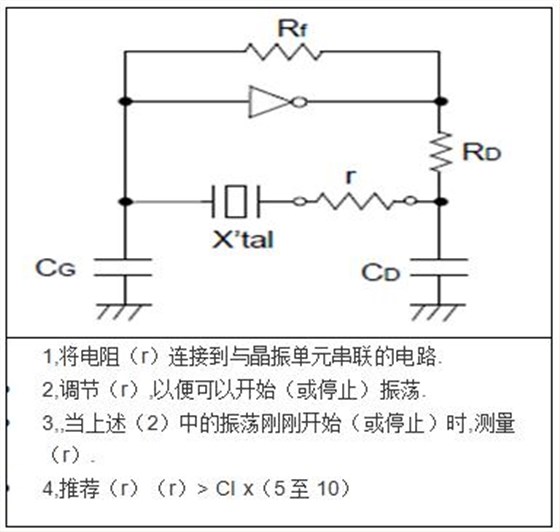

2,振动余量

除非在振荡电路中分配了足够的负电阻,否则可能会增加振荡启动时间或不发生振荡.为了避免这种情况,请在电路设计中提供足够的负电阻.

振荡器设计需要留意的几个点

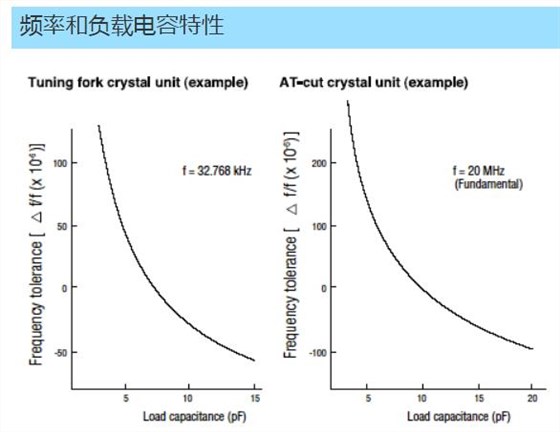

3,负载电容振荡电路的负载电容的差异可能会导致振荡频率与所需频率不同,如下图所示.电路的负载电容的近似表达式:CL CG x CD/(CG + CD)+ CS.CS代表电路的杂散电容.

振荡器设计需要留意的几个点

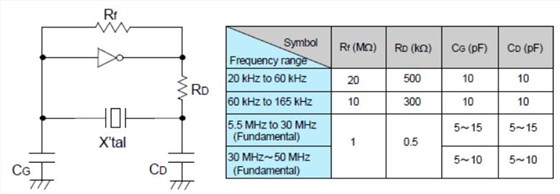

4,振荡电路的设定参数参考

振荡器设计需要留意的几个点

IC:相当于TC74HCU04(无缓冲)

相当于TC74VHCU04(无缓冲)(30 MHz至50 MHz)

有源晶体振荡器是用来产生重复电子讯号的电子元件,也是产品运行的重要元器件,就整个振荡器设计而已,掌握了以上这四点,在设计方面就会减少出现频率偏移,震荡启动时间延长等现象,让自己的振荡器更快速的研制成功.
