推荐Abracon晶振不同状态下的处理方法

2018-12-12 10:11:49

美国Abracon Crystal在晶体行业拥有一致好评,是国内诸多大型企业所认可并且指定美国进口晶振品牌.主要生产销售石英晶体,SMD晶振,石英晶体振荡器,温补晶振,晶体滤波器等压电晶体元件.以下为亿金电子所推荐Abracon晶振不同状态下的处理方法,欢迎广大用户收藏使用.

一、电气

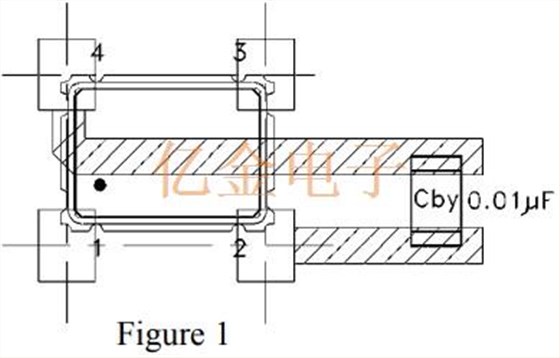

1、Abracon石英晶体振荡器采用CMOS技术ASIC芯片具有极高的ESD灵敏度.向振荡器供电时单位,请务必在连接之前检查极性终端.反转极性连接可能导致设备电气(死)或机械损坏(燃烧,颜色变化).1通常由封面上标有黑点标识.一定要申请Abracon有源晶振的电压不超过最大规定值通常大7Vdc.formost CMOSIC.在评级下申请电压可能导致tono(不稳定)振荡.大部分金属电子元件,石英晶体振荡器有内置的旁路保护器,这是一个很好的做法,添加Vdd终端附近的外部旁路保护器0.01μF.该外部电容器用作过压保护电压和过电流保护装置.

推荐Abracon晶振不同状态下的处理方法

2、负载阻抗示波器阻抗应大于1MΩ,探头电容小于15pF.施加的载荷应包括探针电容.所有引线长度应尽可能短特别是地面痕迹.从晶体振荡器输出到负载的输出走线(下一个IC)应保持较短并避免平行或交叉布局另一个热门信号追踪.杂散电容和电感很重要影响石英晶振晶体单元的输出阻抗,并应最小化.

3、输出频率应用a测量精密频率计数器使用参考外部时基.制作在记录最终结果之前,一定要稳定还石英晶振,石英晶体振荡器(预热)频率值,特别是高频和高电流单位.

二、机械

1、振动和冲击,不要施加或引起晶振突然的冲击和振动超出其最大规格的单位.Severedrop或被硬物击中可能会损坏设备的电气和机械.如果在组装或使用前掉落,请对设备进行测试.

2、安装,石英晶振,SMD晶振在搬运和安装过程中应采取以下预防措施包括插件晶振和石英晶体振荡器:

•请勿将引线强行扩散或弯曲到插座或PCB孔中.这个将避免在部件引线周围开裂玻璃绝缘层.

•不要施加过多的焊接热量-建议最大值温度为380,使用手工烙铁焊接晶振时进行最长持续时间3

•浸焊/波峰焊时,焊接条件为最高温度为260,最大持续时间为10.建议将石英晶振晶体安装在垂直位置.在安装前弯曲引线时,必须有一个从壳体到壳体的最小距离为3mm弯曲以避免引线周围的玻璃绝缘破裂组件.

•焊接晶振,请勿将热量施加到晶振壳体上接触焊接热量的元件会使元件恶化产品的性能.所有SMD晶振应采用以下注意事项:使用设备上推荐的适当回流条件规格.请确保不要超过建议的值回流曲线参数:峰值温度,每个阶段的最大持续时间,曝光次数/回流次数,温度变化率与时间等.

注意:这是一般指导原则.个别产品系列可能有不同的推荐焊接条件.请联系亿金电子技术部0755-27876565在有疑问时提供详情资料.

3、清洁,建议用水等清洗方法流动使用水或喷射压力水清洗以避免溶剂引起的物理损坏.一些溶剂,如那些含有氯,可能会导致某些金属变色组件也包括在内.不要超过建议的最大值清洁时的温度.由于存在损坏的风险,应避免超声波清洁到水晶元素.

推荐Abracon晶振不同状态下的处理方法

三、打包

虽然Abracon晶振内置了防静电保护电路ASIC,过大的静电电平可能会损坏设备.Abracon晶振公司使用非导电包装材料用于所有石英贴片晶振,晶体振荡器.肯定会在处理设备之前先用ESD带接地.

四、处理未使用的终端

一些Abracon石英晶振包括三态函数.虽然有是一个内部上拉电阻,以防止浮动,建议使用100kΩ的电阻将三态端子端接到Vdd系列.

五、存储

请将所有Abracon石英晶振,贴片晶振存放在常温常湿下.高湿度可能会导致设备老化.避免长时间存放期.如果长期存放,请在使用前进行视觉和电气检查.
