什么是晶振的负载电容(CL)？

CL代表负载电容.晶振的负载电容定义为从晶体的两个端子测量或计算的振荡器电路中存在的总电容.当组装在振荡器电路中时晶体的输出频率是CL的函数.为了使石英晶体单元具有尽可能接近规定的输出频率,重要的是精确地测量电路中的实际CL.

假设石英晶体谐振器的负载电容(CL)额定值为16pF.如何计算并联谐振电路中使用的晶振负载电容值？

振荡器的输出频率是CL的函数.如果晶振晶体的额定CL为16pF,则指定的频率针对振荡器电路中的16LF的CL进行优化.

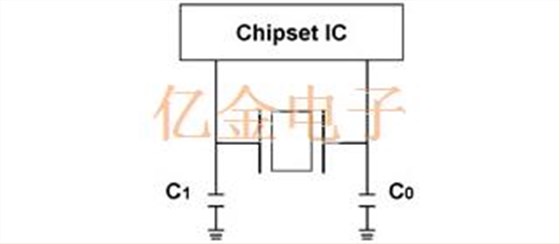

其中C_stray是电路中的杂散电容,通常为2-5pF,Ci和Co是振荡器电路中的外部电容.电路中的CL必须尽可能接近16pF才能达到规定的输出频率.如果振荡频率高于规定值,则应增加电容值以降低频率.另一方面,如果晶振频率低于规定值,则需要降低电容值以提高输出频率.当石英晶振CL=16pF时,C1和Co各约为22-30pF,加上额外的杂散电容.电路中的C1和C值对CL有很大影响,影响输出频率.

CL可以估算如下：

CL=((C1xCo)/(C1+Co))+C_stray

亿金电子为客户提供石英贴片晶振“匹配测试”,以确定在振荡器电路中使用的电容器的正确值,以获得标称输出频率.
