为何音叉表晶的频率总是为 32.768KHz,?Q 0.032768-JTX310-9-20-T3-HMR-LF晶振

2023-06-26 14:39:22



jauch新闻9.1

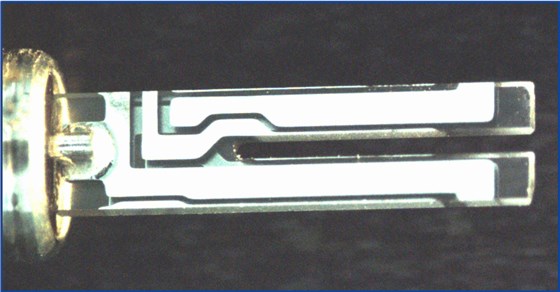

为何音叉表晶的频率总是为 32.768KHz,Q 0.032768-JTX310-9-20-T3-HMR-LF晶振,在手表中使用的音叉晶体是石英晶振中的“经典”。它的频率总是正好是32.768千赫。但为什么是这个值呢?

这个问题的答案可以在石英晶振的历史中找到。贝尔电话实验室是当今电信集团AT&T的前研究部门,是这一领域的先驱之一。最初,他们的研究重点是稳定无线电频率,但很快就发现石英晶振也可用于时间测量。1928年,美国人自豪地展示了世界上第一个由石英控制的时钟。

在这一突破之前,所有的钟表都是纯机械的。通过安装石英晶振和相应的使石英振荡的能量源,首次引入了电子元件。这招奏效了:新款石英表比纯机械表走得精确得多。

但是石英晶振到底有什么功能呢?简而言之,石英晶振确保手表“知道”一秒持续了多长时间。这是通过产生恰好一赫兹的频率来实现的。赫兹是频率的常用测量单位。它表示周期信号中每秒重复过程的数量;在这种情况下,秒针在钟面上前进了一个位置。

音叉晶振32,768赫兹的独特标准频率从何而来?要理解这一点,你必须知道石英晶振的频率取决于它的形状和大小。一颗固有频率只有一赫兹的石英太大了,更适合放在“大本钟”钟楼上,而不是手表上。显然,这在生产和使用方面是相当不切实际的,所以有一个特殊的技巧。

为何音叉表晶的频率总是为32.768KHz,Q 0.032768-JTX310-9-20-T3-HMR-LF晶振,频率为32.768 kHz的手表晶振相对容易生产。内置在手表内,其原始频率通过所谓的t型触发器或波纹计数器进行分割。每一个t型触发器都能使石英的频率减半。如果15个t型触发器串联起来,那么32.768 kHz的输出频率正好等于1赫兹。因此,经典音叉晶振的频率最终是一个简单的算术运算和石英生产的一般条件的结果。

abracon1.2

几十年后,石英表终于进入了大众市场。1969年,日本精工公司在市场上推出了第一款商用石英手表。然而,46万日元的价格相当于一辆小型汽车的价格。但发展很快:到20世纪70年代中期,石英表已经比纯机械机芯的“传统”手表便宜。

当时,Jauch也抓住了机会,建立了自己的音叉晶振和进一步的频率控制产品的贸易和生产网络。自然,音叉晶振仍然是今天的投资组合的一部分。当然,Jauch晶振公司也提供了一系列频率为32.768 kHz的调谐叉振荡器。

JAUCH原厂编码 生产厂商 型号 频率 频率偏差 负载电荷 Operating Temperature
Q 19.2-JXS32-10-10/10-WA-LF Jauch晶振 JXS32-WA 19.2MHz ±10ppm 10pF -20°C ~ 70°C
Q 19.2-JXS32-12-10/10-WA-LF Jauch晶振 JXS32-WA 19.2MHz ±10ppm 12pF -20°C ~ 70°C
Q 19.2-JXS32-8-10/10-WA-LF Jauch晶振 JXS32-WA 19.2MHz ±10ppm 8pF -20°C ~ 70°C
Q 19.2-JXS32-9-10/10-WA-LF Jauch晶振 JXS32-WA 19.2MHz ±10ppm 9pF -20°C ~ 70°C
Q 20.0-JXS32-10-10/10-FU-WA-LF Jauch晶振 JXS32-WA 20MHz ±10ppm 10pF -20°C ~ 70°C
Q 20.0-JXS32-12-10/10-FU-WA-LF Jauch晶振 JXS32-WA 20MHz ±10ppm 12pF -20°C ~ 70°C
Q 20.0-JXS32-8-10/10-FU-WA-LF Jauch晶振 JXS32-WA 20MHz ±10ppm 8pF -20°C ~ 70°C
Q 20.0-JXS32-9-10/10-FU-WA-LF Jauch晶振 JXS32-WA 20MHz ±10ppm 9pF -20°C ~ 70°C
Q 24.0-JXS32-10-10/10-FU-WA-LF Jauch晶振 JXS32-WA 24MHz ±10ppm 10pF -20°C ~ 70°C
Q 24.0-JXS32-12-10/10-FU-WA-LF Jauch晶振 JXS32-WA 24MHz ±10ppm 12pF -20°C ~ 70°C
Q 24.0-JXS32-8-10/10-FU-WA-LF Jauch晶振 JXS32-WA 24MHz ±10ppm 8pF -20°C ~ 70°C
Q 24.0-JXS32-9-10/10-FU-WA-LF Jauch晶振 JXS32-WA 24MHz ±10ppm 9pF -20°C ~ 70°C
Q 26.0-JXS32-10-10/10-FU-WA-LF Jauch晶振 JXS32-WA 26MHz ±10ppm 10pF -20°C ~ 70°C
Q 26.0-JXS32-12-10/10-FU-WA-LF Jauch晶振 JXS32-WA 26MHz ±10ppm 12pF -20°C ~ 70°C
Q 26.0-JXS32-8-10/10-FU-WA-LF Jauch晶振 JXS32-WA 26MHz ±10ppm 8pF -20°C ~ 70°C
Q 26.0-JXS32-9-10/10-FU-WA-LF Jauch晶振 JXS32-WA 26MHz ±10ppm 9pF -20°C ~ 70°C
Q 27.12-JXS32-10-10/10-FU-WA-LF Jauch晶振 JXS32-WA 27.12MHz ±10ppm 10pF -20°C ~ 70°C
Q 27.12-JXS32-12-10/10-FU-WA-LF Jauch晶振 JXS32-WA 27.12MHz ±10ppm 12pF -20°C ~ 70°C
Q 27.12-JXS32-8-10/10-FU-WA-LF Jauch晶振 JXS32-WA 27.12MHz ±10ppm 8pF -20°C ~ 70°C
Q 27.12-JXS32-9-10/10-FU-WA-LF Jauch晶振 JXS32-WA 27.12MHz ±10ppm 9pF -20°C ~ 70°C
Q 16.0-JXS32-10-10/10-WA-LF Jauch晶振 JXS32-WA 16MHz ±10ppm 10pF -20°C ~ 70°C
Q 16.0-JXS32-12-10/10-WA-LF Jauch晶振 JXS32-WA 16MHz ±10ppm 12pF -20°C ~ 70°C
Q 16.0-JXS32-8-10/10-WA-LF Jauch晶振 JXS32-WA 16MHz ±10ppm 8pF -20°C ~ 70°C
Q 16.0-JXS32-9-10/10-WA-LF Jauch晶振 JXS32-WA 16MHz ±10ppm 9pF -20°C ~ 70°C
Q 38.4-JXS32-10-10/10-FU-WA-LF Jauch晶振 JXS32-WA 38.4MHz ±10ppm 10pF -20°C ~ 70°C
Q 38.4-JXS32-12-10/10-FU-WA-LF Jauch晶振 JXS32-WA 38.4MHz ±10ppm 12pF -20°C ~ 70°C
Q 38.4-JXS32-8-10/10-FU-WA-LF Jauch晶振 JXS32-WA 38.4MHz ±10ppm 8pF -20°C ~ 70°C
Q 38.4-JXS32-9-10/10-FU-WA-LF Jauch晶振 JXS32-WA 38.4MHz ±10ppm 9pF -20°C ~ 70°C
Q 32.0-JXS32-10-10/10-FU-WA-LF Jauch晶振 JXS32-WA 32MHz ±10ppm 10pF -20°C ~ 70°C
Q 32.0-JXS32-12-10/10-FU-WA-LF Jauch晶振 JXS32-WA 32MHz ±10ppm 12pF -20°C ~ 70°C
Q 32.0-JXS32-8-10/10-FU-WA-LF Jauch晶振 JXS32-WA 32MHz ±10ppm 8pF -20°C ~ 70°C
Q 32.0-JXS32-9-10/10-FU-WA-LF Jauch晶振 JXS32-WA 32MHz ±10ppm 9pF -20°C ~ 70°C
Q 19.2-JXS32-10-10/15-T1-WA-LF Jauch晶振 JXS32-WA 19.2MHz ±10ppm 10pF -40°C ~ 85°C
Q 19.2-JXS32-12-10/15-T1-WA-LF Jauch晶振 JXS32-WA 19.2MHz ±10ppm 12pF -40°C ~ 85°C
Q 19.2-JXS32-8-10/15-T1-WA-LF Jauch晶振 JXS32-WA 19.2MHz ±10ppm 8pF -40°C ~ 85°C
Q 19.2-JXS32-9-10/15-T1-WA-LF Jauch晶振 JXS32-WA 19.2MHz ±10ppm 9pF -40°C ~ 85°C
Q 20.0-JXS32-10-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 20MHz ±10ppm 10pF -40°C ~ 85°C
Q 20.0-JXS32-12-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 20MHz ±10ppm 12pF -40°C ~ 85°C
Q 20.0-JXS32-8-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 20MHz ±10ppm 8pF -40°C ~ 85°C
Q 20.0-JXS32-9-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 20MHz ±10ppm 9pF -40°C ~ 85°C
Q 24.0-JXS32-10-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 24MHz ±10ppm 10pF -40°C ~ 85°C
Q 24.0-JXS32-12-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 24MHz ±10ppm 12pF -40°C ~ 85°C
Q 24.0-JXS32-8-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 24MHz ±10ppm 8pF -40°C ~ 85°C
Q 24.0-JXS32-9-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 24MHz ±10ppm 9pF -40°C ~ 85°C
Q 26.0-JXS32-10-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 26MHz ±10ppm 10pF -40°C ~ 85°C
Q 26.0-JXS32-12-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 26MHz ±10ppm 12pF -40°C ~ 85°C
Q 26.0-JXS32-8-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 26MHz ±10ppm 8pF -40°C ~ 85°C
Q 26.0-JXS32-9-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 26MHz ±10ppm 9pF -40°C ~ 85°C
Q 27.12-JXS32-10-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 27.12MHz ±10ppm 10pF -40°C ~ 85°C
Q 27.12-JXS32-12-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 27.12MHz ±10ppm 12pF -40°C ~ 85°C
Q 27.12-JXS32-8-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 27.12MHz ±10ppm 8pF -40°C ~ 85°C
Q 27.12-JXS32-9-10/15-T1-FU-WA-LF Jauch晶振 JXS32-WA 27.12MHz ±10ppm 9pF -40°C ~ 85°C
