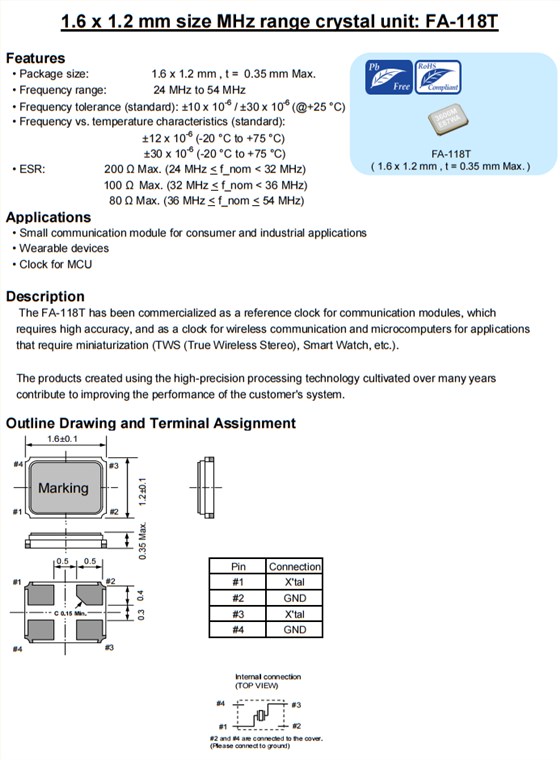

日本进口爱普生晶振FA-118T,X1E0002510060石英晶体
|

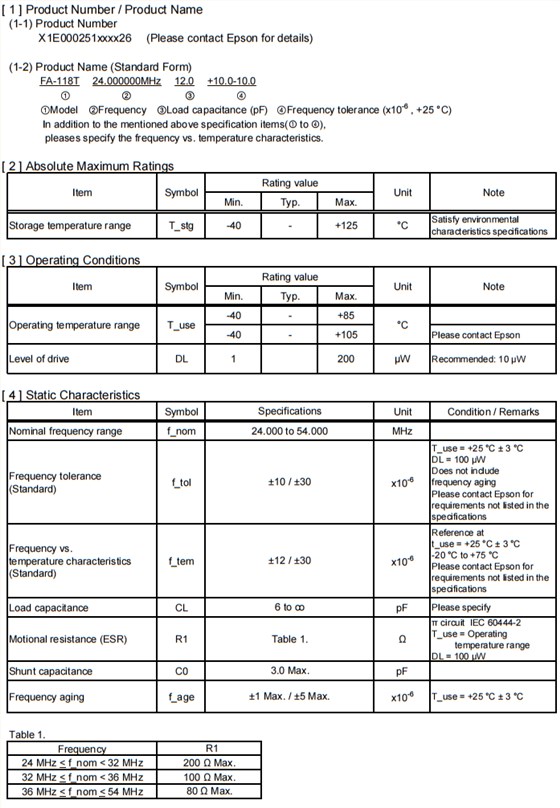

爱普生晶振规格 |
单位 |
FA-118T晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
48MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
日本进口爱普生晶振FA-118T,X1E0002510060石英晶体
日本进口爱普生晶振FA-118T,X1E0002510060石英晶体
在使用爱普生晶振时应注意以下事项:
1：抗冲击：抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
2：辐射：将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境：请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些
4：粘合剂：请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物：请勿在卤素气体环境下使用爱普生晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6：静电：过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
日本进口爱普生晶振FA-118T,X1E0002510060石英晶体
爱普生原厂编码

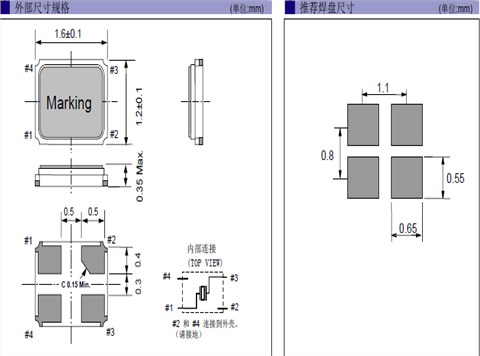

LxWxH/尺寸
型号
频率
负载
频率 @+25°C
X1E0002510009
1.6 x 1.2 x 0.35mm
FA-118T
27.120000 MHz
10 pF
+/-30 ppm
X1E0002510011
1.6 x 1.2 x 0.35mm
FA-118T
26.000000 MHz
8 pF
+/-10 ppm
X1E0002510013
1.6 x 1.2 x 0.35mm
FA-118T
27.120000 MHz
10 pF
+/-50 ppm
X1E0002510014
1.6 x 1.2 x 0.35mm
FA-118T
26.000000 MHz
9 pF
+/-10 ppm
X1E0002510016
1.6 x 1.2 x 0.35mm
FA-118T
37.400000 MHz
16 pF
+/-10 ppm
X1E0002510017
1.6 x 1.2 x 0.35mm
FA-118T
37.400000 MHz
16 pF
+/-10 ppm
X1E0002510031
1.6 x 1.2 x 0.35mm
FA-118T
37.400000 MHz
16 pF
+/-7 ppm
X1E0002510032
1.6 x 1.2 x 0.35mm
FA-118T
40.000000 MHz
10 pF
+/-10 ppm
X1E0002510034
1.6 x 1.2 x 0.35mm
FA-118T
25.000000 MHz
9 pF
+/-30 ppm
X1E0002510035
1.6 x 1.2 x 0.35mm
FA-118T
30.000000 MHz
8 pF
+/-20 ppm
X1E0002510046
1.6 x 1.2 x 0.35mm
FA-118T
24.000000 MHz
12 pF
+/-10 ppm
X1E0002510050
1.6 x 1.2 x 0.35mm
FA-118T
32.000000 MHz
9 pF
+/-10 ppm
X1E0002510056
1.6 x 1.2 x 0.35mm
FA-118T
52.000000 MHz
9 pF
+/-15 ppm
X1E0002510057
1.6 x 1.2 x 0.35mm
FA-118T
25.000000 MHz
7 pF
+/-30 ppm
X1E0002510058
1.6 x 1.2 x 0.35mm
FA-118T
32.000000 MHz
8 pF
+/-15 ppm
X1E0002510059
1.6 x 1.2 x 0.35mm
FA-118T
32.000000 MHz
8 pF
+/-10 ppm
X1E0002510060
1.6 x 1.2 x 0.35mm
FA-118T
48.000000 MHz
10 pF
+/-30 ppm
X1E0002510064
1.6 x 1.2 x 0.35mm
FA-118T
26.000000 MHz
12 pF
+/-10 ppm
X1E0002510068
1.6 x 1.2 x 0.35mm
FA-118T
24.000000 MHz
8 pF
+/-30 ppm
X1E0002510069
1.6 x 1.2 x 0.35mm
FA-118T
24.000000 MHz
10 pF
+/-30 ppm
X1E0002510071
1.6 x 1.2 x 0.35mm
FA-118T
40.000000 MHz
12 pF
+/-8 ppm
X1E0002510075
1.6 x 1.2 x 0.35mm
FA-118T
26.000000 MHz
8 pF
+/-10 ppm
X1E0002510077
1.6 x 1.2 x 0.35mm
FA-118T
25.000000 MHz
9 pF
+/-10 ppm
X1E0002510078
1.6 x 1.2 x 0.35mm
FA-118T
40.000000 MHz
7 pF
+/-10 ppm
X1E0002510079
1.6 x 1.2 x 0.35mm
FA-118T
32.000000 MHz
9 pF
+/-10 ppm
X1E0002510080
1.6 x 1.2 x 0.35mm
FA-118T
32.000000 MHz
6 pF
+/-10 ppm
X1E0002510086
1.6 x 1.2 x 0.35mm
FA-118T
32.000000 MHz
8 pF
+/-20 ppm
X1E0002510092
1.6 x 1.2 x 0.35mm
FA-118T
27.000000 MHz
10 pF
+/-30 ppm
X1E0002510093
1.6 x 1.2 x 0.35mm
FA-118T
24.000000 MHz
8 pF
+/-30 ppm
X1E0002510100
1.6 x 1.2 x 0.35mm
FA-118T
27.120000 MHz
9 pF
+/-10 ppm
X1E0002510102
1.6 x 1.2 x 0.35mm
FA-118T
50.000000 MHz
8 pF
+/-30 ppm
