美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振

美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振

产品简介

美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振美国进口晶振,Cardinal卡迪纳尔晶振CX5系列,是一款小体积晶振尺寸7.0x5.0mm晶振,CX5Z-A2B2C5-70-8.0D18四脚贴片晶振,CX5Z-A5B2C5-40-27.0D18无源晶振,CX5Z-A1B2C5-40-24.0D18石英贴片晶振,石英晶体谐振器,无铅环保晶振,陶瓷表面安装,宽频率范围:7.3728MHZ至48.000MHZ,可用的最低最大驱动器级别,非常紧密的稳定性,小体积轻薄型,被广泛用于移动通讯设备,无线网络,蓝牙模块,电脑主板,汽车电子,数码电子,物联网等应用.

产品详情

SITIME-2

yijin-1

美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振美国进口晶振,Cardinal卡迪纳尔晶振CX5系列,是一款小体积晶振尺寸7.0x5.0mm晶振,CX5Z-A2B2C5-70-8.0D18四脚贴片晶振,CX5Z-A5B2C5-40-27.0D18无源晶振,CX5Z-A1B2C5-40-24.0D18石英贴片晶振,石英晶体谐振器,无铅环保晶振,陶瓷表面安装,宽频率范围:7.3728MHZ至48.000MHZ,可用的最低最大驱动器级别,非常紧密的稳定性,小体积轻薄型,被广泛用于移动通讯设备,无线网络,蓝牙模块,电脑主板,汽车电子,数码电子,物联网等应用.

yijin-2

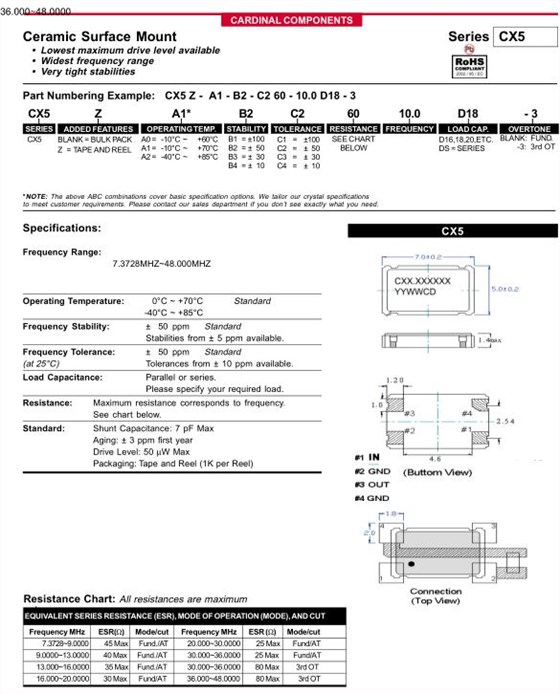

美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振,参数图

Frequency Range: 7.3728MHZ~48.000MHZ
Operating Temperature: 0°C ~ +70°C Standard
-40°C ~ +85°C
Frequency Stability: ± 50 ppm Standard
Stabilities from ± 5 ppm available.
Frequency Tolerance:
(at 25°C)
± 50 ppm Standard
Tolerances from ± 10 ppm available.
Load Capacitance: Parallel or series.
Please specify your required load.
Resistance: Maximum resistance corresponds to frequency.
See chart below.
Standard: Shunt Capacitance: 7 pF Max
Aging: ± 3 ppm first year
Drive Level: 50 µW Max
Packaging: Tape and Reel (1K per Reel)

yijin-3

美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振,尺寸图

CX5

yijin-4

美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振

Cardinal晶振注意事项:
粘合剂
请勿使用可能导致贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.美国卡迪纳尔CX5晶振,CX5Z-A5B2C5-50-16.0D18石英贴片晶振
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

进口晶振编码 厂家 型号 系列 频率 频率稳定度
CX5Z-A5B2C5-70-7.37280D18 Cardinal Crystal CX5 MHz Crystal 7.3728MHz ±50ppm
CX5Z-ARB2C5-70-7.3728D18 Cardinal Crystal CX5 MHz Crystal 7.3728MHz ±50ppm
CX5Z-A5B2C5-40-27.0D18 Cardinal Crystal CX5 MHz Crystal 27MHz ±50ppm
CX5Z-A5B2C5-40-24.0D18 Cardinal Crystal CX5 MHz Crystal 24MHz ±50ppm
CX5Z-A5B2C5-40-24.576D18 Cardinal Crystal CX5 MHz Crystal 24.576MHz ±50ppm
CX5Z-A5B2C5-70-8.0D18 Cardinal Crystal CX5 MHz Crystal 8MHz ±50ppm
CX5Z-A1B2C5-40-24.0D18 Cardinal Crystal CX5 MHz Crystal 24MHz ±50ppm
CX5Z-A5B2C5-50-16.0D18 Cardinal Crystal CX5 MHz Crystal 16MHz ±50ppm
CX5Z-A0B2C5-50-16.0D18 Cardinal Crystal CX5 MHz Crystal 16MHz ±50ppm
CX5Z-A2B2C5-40-10.0D18 Cardinal Crystal CX5 MHz Crystal 10MHz ±50ppm
CX5Z-A2B2C5-70-8.0D18 Cardinal Crystal CX5 MHz Crystal 8MHz ±50ppm
CX5Z-A2B2C5-40-25D18 Cardinal Crystal CX5 MHz Crystal 25MHz ±50ppm
CX5Z-A2B2C5-40-12.0D18 Cardinal Crystal CX5 MHz Crystal 12MHz ±50ppm
CX5Z-A5B2C5-40-12.0D18 Cardinal Crystal CX5 MHz Crystal 12MHz ±50ppm
CX5Z-A5B2C5-40-10.0D18 Cardinal Crystal CX5 MHz Crystal 10MHz ±50ppm
CX5Z-A5B2C5-40-25D18 Cardinal Crystal CX5 MHz Crystal 25MHz ±50ppm
