日本西铁城株式会社品牌【CITIZEN】,该品牌创立时间在1918年,早期主要研发与生产时计产品,在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.
1959年手表的组装工厂生产和御代田精密株式会社设立
1960年手表的零部件制造厂和河口湖精密株式会社设立（后的西铁城西洋网股份有限公司）
1963年轴承石的生产的目的,シメオ精密株式会社（后的西铁城精密科技股份有限公司）成立
1964年计量器类（刻度规）的生产开始
1973年西铁城使用晶振钟表用步进马达磁铁的生产开始
1974年フジミ株式会社设立
1975年钟表用音叉型水晶振动子片,压电石英晶体元器件、压电石英晶体、有源晶体开始生产
1976年水晶振动子,晶振,石英晶振,有源晶振,压控振荡器的生产开始
1978年通过陶瓷材料的手表用轴承石的生产开始
1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始
1986年西铁城使用晶振电子视图的生产开始
1987年光通信用的零部件?菲规则的生产开始
1989年光通信用零部件?成套筒的生产开始
1990年在香港务冠實业有限公司设立
1991年御代田精密有限公司的商号为ミヨタ株式会社设立
1993年的树脂邦德生产
1995年北御牧事业所设立
2000年強电微液晶显示器的生产开始
2001年中国·梧州市领冠电子（梧州）有限公司设立,主要生产销售晶振,石英晶振,有源晶振, 32.768K,时钟晶体,压电石英晶体,温补晶振,石英晶体振荡器.
2003年在中国?苏州市喜美歌电子材料（苏州）有限公司设立（后的西铁城光电器件（苏州）有限公司）
2005年ミヨタ股份有限公司的商号为西铁城ミヨタ株式会社设立
2006年薄膜亚mount生产开始
2008年西铁城ミヨタ株式会社西铁城精密科技股份有限公司合并.合并公司名西铁城精细技术ミヨタ株式会社
迎来2009年创立50周年
2012年美国科罗拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC .
2013年CITIZEN SEIMITSU（THAILAND）CO .,设立LTD .
2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并.合并公司西铁城精密设备有限公司
2016年CITIZEN FINEDEVICE PHILIPPINES设立CORP .

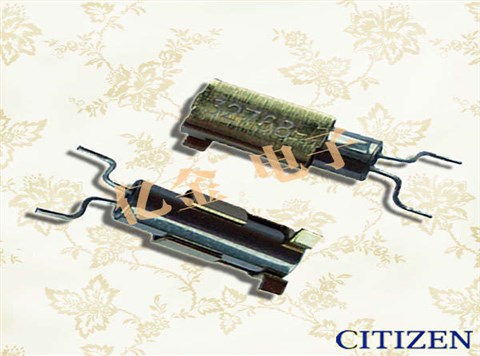

西铁城晶振,石英晶振,CMJ206T晶振,32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.【NSK】台湾津绽NSK晶振【SIWARD】台湾希华【Pericom】百利通亚陶晶振科技【CTS】美国CTS晶振
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
|

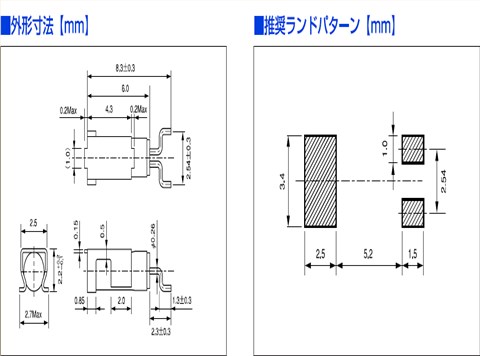

西铁城晶振规格 |
单位 |
CMJ206T晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用西铁城晶振时应注意以下事项:
石英晶体振荡器和实时时钟模块：
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.西铁城晶振,石英晶振,CMJ206T晶振
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
