NDK晶振,石英晶体,AT-41晶振

NDK晶振,石英晶体,AT-41晶振NDK晶振,石英晶体,AT-41晶振

产品简介

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分

产品详情

NDK-1

日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力.

日本电波工业株式NDK晶振会社抢先取得社会需求,为客户提供高质量的服务与晶振,石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振.追求使用更方便、更稳定的发振源,创造更高的附加价值.

yijin-1

NDK晶振,石英晶体,AT-41晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

NDK晶振规格

单位

AT-41晶振频率范围

石英晶振基本条件

标准频率

f_nom

3MHZ~75MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-10°C +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

yijin-3

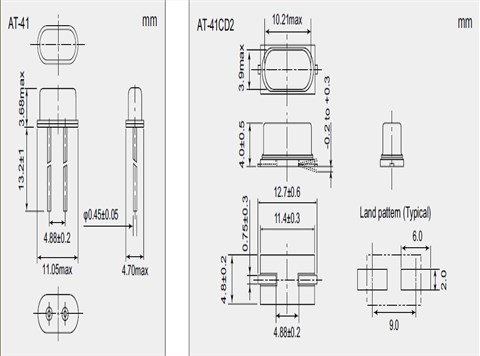

AT-41 11.05_4.7 _41CD2 11.4_4.0

yijin-4

在使用NDK晶振时应注意以下事项:

产品设计人员在设计振荡回路的注意事项

1. 驱动能力
驱动能力说明石英晶体振荡器所需电功率,其计算公式如下:
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流,
Re
表示石英晶振的有效电阻,而且 Re=R11+Co/CL

qdnl

2.振荡补偿

除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡.为避免该情况发生,请在电路设计时提供足够的负极电阻.

zdbc

3. 负载电容
如果振荡电路中晶振的负载电容不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示.电路中的负载电容的近似表达式 CLCG × CD / CG+CD + CS.
其中CS表示电路的杂散电容.NDK晶振,石英晶体,AT-41晶振

fzdrtzt
