银电极层对石英晶振谐振频率产生的影响

2018-03-13 09:08:01

从石英晶体谐振器的等效电路可知,它有两个谐振频率,(1)LC R支路发生串联谐振时,石英晶体谐振的等效阻抗最小(等于R)。串联揩振频率用fs表示,石英晶体对于串联揩振频率fs呈纯阻性;(2)当频率高于fs,LCR支路呈感性,可与电容C0发生并联谐振,其并联频率用fd表示。工程技术中石英谐振器就工作在fsfd范围内或这两个频率的奇次谐频上。

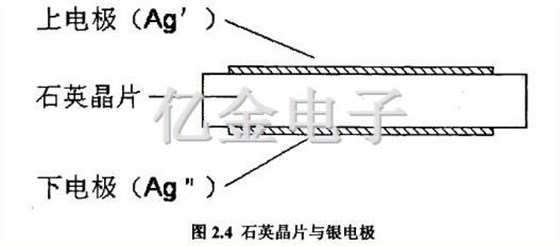

根据石英晶振的等效电路,可定性画出它的电抗一频率特性曲线如图2.3所示。可见当频率低于串联谐振频率fs或者频率高于并联揩振频率fd,石英晶体呈容性。仅在fs极窄的范围内,石英晶体呈感性。石英晶体表面附着电极层后的膜系结构示意图如图24所示。

2.4石英晶片与银电机

Sauerbrey方程用于描述石英晶体谐振频率与晶体表面附着物质(此处为上、下两面的银电极层)之间的变化关系,该方程如下:

F

其中f0石英晶振原始谐振频率(单位为Hz),f为晶振的频率变化量(单位为Hz),△m为晶体变化的质量(单位为gcm-2),A是晶体有效面积(即电极面积,单位为cm2),pμ是石英晶体的密度,μφ为晶体剪切弹性模量。

对于指定晶振晶片,foApμqμ均为常数,因而, △f△m的绝对值成正比,负号表示表面银电极层质量的增加,会引起石英晶振谐振频率的减少;而表面银电极层质量的减少,会引起石英晶振谐振频率的增加。即:增加银层质量和减少银层质量两种方法都可以改变石英晶振的谐振频率。

可见,附加的银电极层会对石英晶振器的谐振频率产生影响。因而工业生产中,一般先制作出与目标频率接近的石英晶片并附加表面电极,再通过改变表面电极厚度方法,来微调晶振频率以达到目标频率。
