NDK开发适用于5G基站的+95℃高温OCXO晶振

2019-06-13 08:58:58

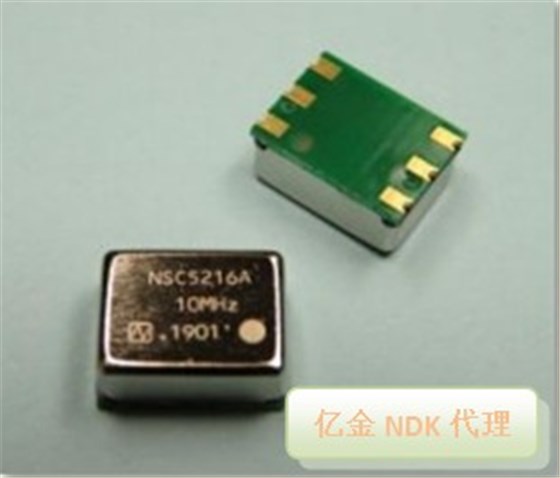

日本NDK开发了一种超小型9×7mm高精度OCXO(烤箱控制)晶体振荡器,用于基站应用5G,能够运行高达+95高温度,NDK开发适用于5G基站的+95℃高温OCXO晶振,产品型号命名为NH9070WC恒温晶振和NH9070WD恒温晶振.样品出货定于20197,批量生产定于201912.

NDK开发适用于5G基站的+95℃高温OCXO晶振

近年来,需要高速和大容量无线电基站网络来支持该用途大容量内容,如图像和视频.为了实现超高速和大容量服务,5G移动网络需要安装大量小基站(小基站),以补充宏基站.这个小型基站安装在一个小空间内,例如建筑物内部或室外公用设施由于高密度安装,预计极和内部元件的温度会升高并受到影响由外部环境变化.因此,需要紧凑,高温兼容,高稳定性石英晶体振荡器,具有出色的相位噪声特性和良好的温度斜率特性*1,不易受温度变化的影响.

NDK开发适用于5G基站的+95℃高温OCXO晶振

为了满足这些需求,NDK晶振集团开发了一种专用的ASIC*2,它结合了高稳定性,低噪音,我们多年来培养的OCXO晶振和环境抗性技术达到±0.5ppb/deg.C温度-斜率特性,支持+95deg.C高温运行并大大降低微跳频率.将来,我们计划开发将这些技术集成到其他技术中的IC产品,并进一步扩大我们的更小的OCXO晶体振荡器产品阵容.

(*1)该特性表示晶体振荡器相对于温度的温度特性变化,数值越小,频率随环境变化的变化越小温度.

(*2)专用集成电路的缩写,专用半导体用于特定的应用.

[特征示例]

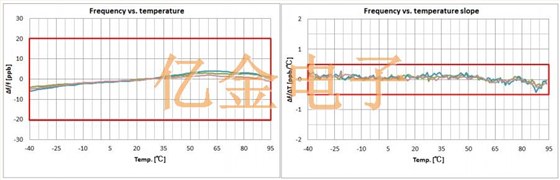

图片温度特性(典型示例)

NDK开发适用于5G基站的+95℃高温OCXO晶振

图片相位噪声特性(参考数据10MHz)

NDK开发适用于5G基站的+95℃高温OCXO晶振

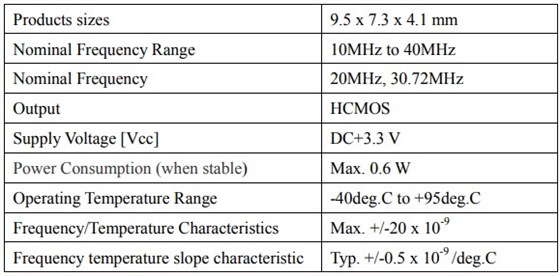

NH9070WC恒温晶振和NH9070WD恒温晶振,小型,高精度,9.5x7.3x4.1mm尺寸,可供10M~40MHz范围,标准频率有10MHZ,20MHZ,30.72MHZ,40MHZ.此款NDK贴片晶振采用HCMOS输出,工作温度-40~+95℃范围.频率温度特性Max.+/-20x10-9,频率温度斜率特性Typ.+/-0.5x10-9/deg.C,功耗(稳定时)Max.0.6W,5G基站使用最佳选择.
