爱普生独特的晶振印刷蚀刻工艺

2018-11-12 08:57:14

日本EPSON晶振是晶体行业的佼佼者,多年来始终以客户为第一,追求小型,薄型,高精度产品为用户提高价值.发展至今爱普生晶振仍然坚持不懈,不管是生产工艺,还是质量管理都以国际标准执行.下面所介绍到的是爱普生独特的晶振印刷蚀刻工艺.

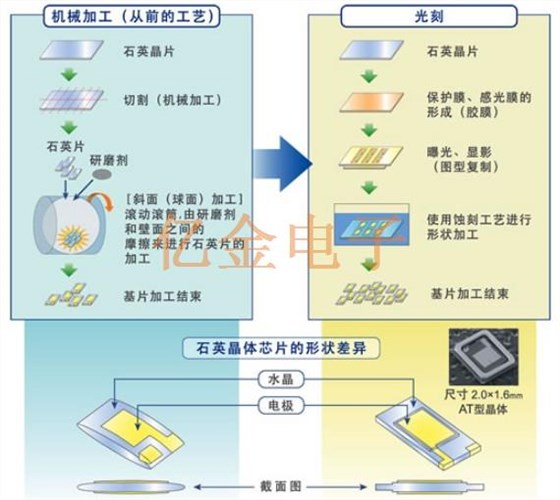

原来的机械加工首先将石英切成片后对每片进行倒角.因此,每片石英晶振晶片的形状均不相同.与此相对,光刻加工是以晶圆为单位进行精微加工.所以,形状不均可以控制到较小.形状不均将引起石英晶体元器件的特性不均.

qg

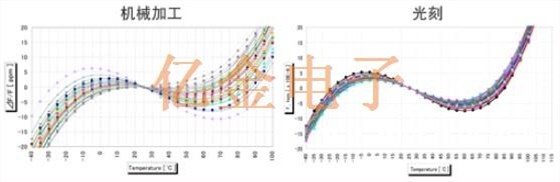

而爱普生使用光刻加工技术,可以使石英晶体芯片的形状保持均一.与机械加工（左）相比,即使是超小型石英晶体单元,也可以实现不均度少的优越的温度特性（右）.
2.0×1.6 mm规格的AT型晶体（26 MHz）的频率温度特性

ks

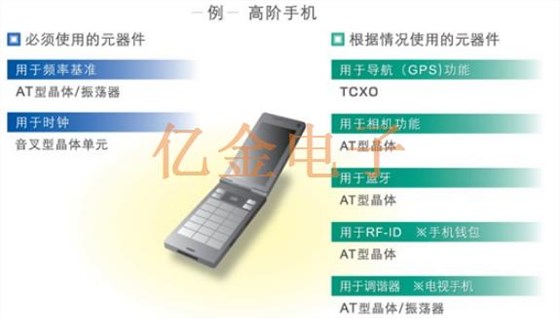

AT型石英晶体、石英晶体振荡器的小型化可以为便携式仪器的小型化、多功能化赋予贡献,不仅节省了电路空间,并且提升了产品性能.比如智能手机中一定会用的元器件,用于频率基准的AT型晶体,石英晶体振荡器,用于时钟的音叉型晶体.

ATyy

爱普生晶振使用光刻技术达到了小型化的蚀刻型石英晶振晶体与有源晶体振荡器的代表产品.
MHz频率范围晶体单元

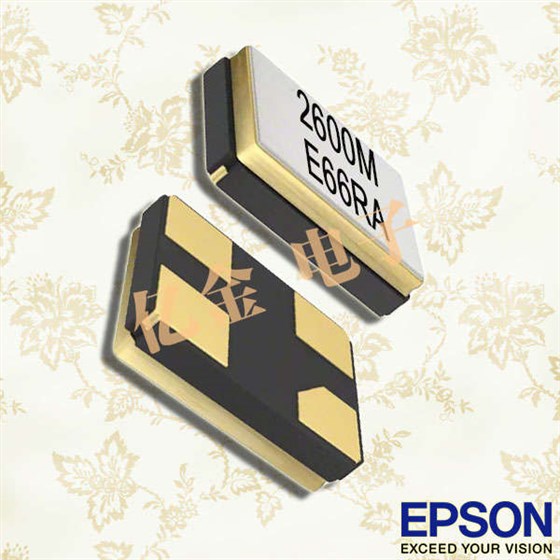

FA-128

FA-128 2.0×1.6×0.5t (mm)
石英晶体振荡器

SG-210STF，VG-4231CE TG-5006CE，TG-5035CE,TG-5035CJ，TG-5035CG，TG2016SAN，TG1612SAN，TG-5006CJ，TG-5006CG，TG-5035CJ，TG-5035CG

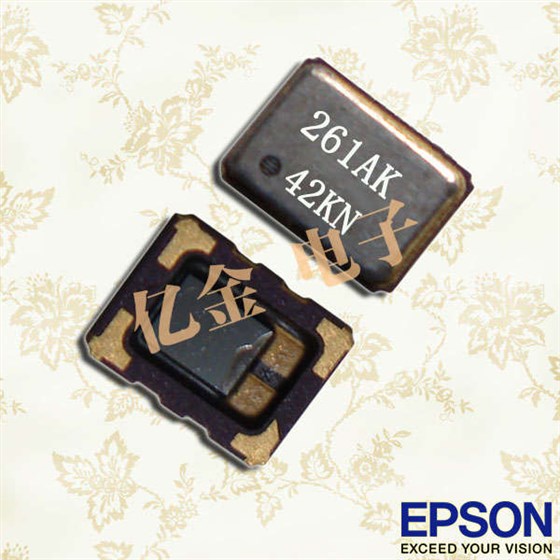

SPXO SG-210STF 2.1×1.7×0.75t (mm) TCXO TG-5006CJ 2.0×1.6×0.73t (mm)
