村田制造的水晶单元与传统石英晶振结构的不同

说到村田生产的电子元件想必很多人会想到的都是村田贴片电容,村田陶瓷晶振.其实近几年尺村田也开始了【石英晶振】的研发制造,并且获得广大用户所认可,取得可观成绩.下面亿金电子给大家介绍下村田制作所水晶单元的起源,以及村田石英晶振的各种应用.

村田制作所的水晶单元采用突破性且独特的包装技术,在现有产品中无与伦比,提供卓越的品质,生产规模和性价比.

村田制造所水晶单元的优点

村田制作所水晶单元的起源

村田制作所已提供陶瓷谐振器（CERALOCK ®）市场的四十多年里,作为微型计算机和其他设备的参考时钟使用.为了支持需要比【陶瓷谐振器】具有更高频率精度的时钟的设备,使用我们独特的技术,Murata和Tokyo Denpa共同开发了微型且高度可靠的石英晶振,贴片晶体单元.自2009年起,我们开始为消费者市场供应产品,自2013年起开始为汽车市场供应产品.

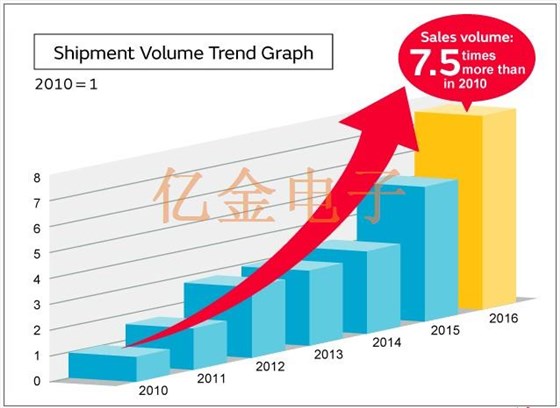

市场业绩-村田制作所的水晶单元在各种应用中都很活跃由于对速度和容量的需求增加,与东京Denpa联合开发的产品已被更多产品所采用,因为HDD/SSD/USB和其他存储设备开始使用小型晶体单元.后来,村田制作所的水晶单元开始被用于NFC,智能手机具有个人认证/电子货币支付功能.

由于AV/PC/汽车设备和Wi-Fi通信设备对小型设备的需求不断增长,以及配备BT/BLE通信功能的可穿戴设备和智能手机外围设备的市场增长,小型【贴片晶振】,石英晶体设备的采用仍在增加连接到智能手机.

客户选择村田制作所的水晶单元的原因-由陶瓷谐振器培育的高可靠性/低成本封装的采用（CERALOCK ®）

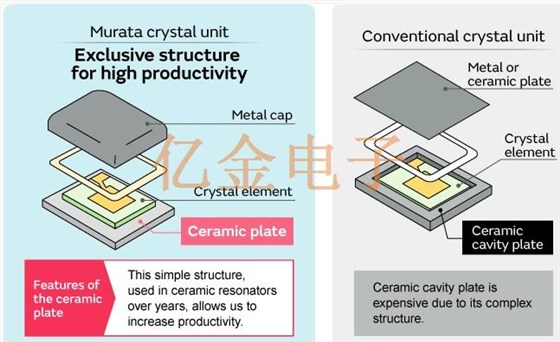

村田制作石英贴片晶振使用的封装结构与典型的水晶单元不同.虽然常规晶振晶体单元使用具有腔体结构的陶瓷基板,但村田制作所的【石英晶振】单元使用的结构将金属帽与平面陶瓷基板结合在一起,该陶瓷基板具有多年可追溯的陶瓷谐振器.与传统的石英晶体单元相比,使用高度通用的平面陶瓷基板和金属盖可以降低材料成本,实现稳定的供应,并提高产量.

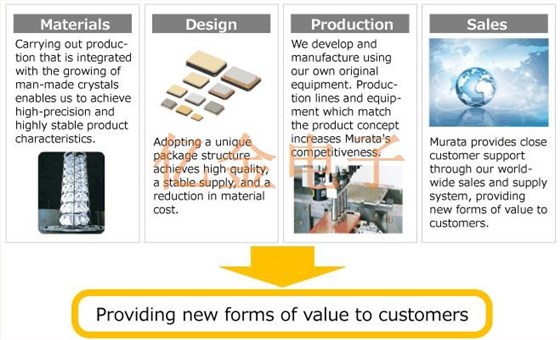

村田制作所为客户提供价值-村田晶振拥有先进的生产技术,从水晶石生产,设计,制造到我们自己的原始设备到全球销售网络的集成系统.至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.

全球销售系统

村田石英晶振产品型号列表

系列	类型	尺寸（mm）	频率	笔记
XRCTD XRCED	MCR1210晶振	1.2×1.0×0.30 1.2×1.0×0.33	32至52MHz	金属密封封装，适用于小型消费设备的小型无线通信设备
XRCFD XRCMD	MCR1612晶振	1.6×1.2×0.35 1.6×1.2×0.33	24至48MHz
XRCGB	HCR2016晶振	2.0×1.6×0.7	24至50MHz	用于消费者设备的无线通信设备的树脂密封包装
XRCPB	HCR2016晶振	2.0×1.6×0.5	24至48MHz
XRCHA	HCR2520晶振	2.5×2.0×0.8	16至20MHz
XRCHA_F_A	HCR2520晶振	2.5×2.0×0.8	16至24 MHz	用于汽车以太网/ FlexRay
XRCGE_F_A	HCR2016晶振	2.0×1.6×0.7	20至23.99 MHz	用于汽车MCU等
XRCGB_F_A	HCR2016晶振	2.0×1.6×0.7	24至48 MHz	用于汽车以太网/ FlexRay
XRCGB_F_C	HCR2016晶振	2.0×1.6×0.7	27.6 MHz	用于汽车舒适/安全信息娱乐
XRCGB_F_G	HCR2016晶振	2.0×1.6×0.7	24至48MHz	用于汽车仅用于信息娱乐
